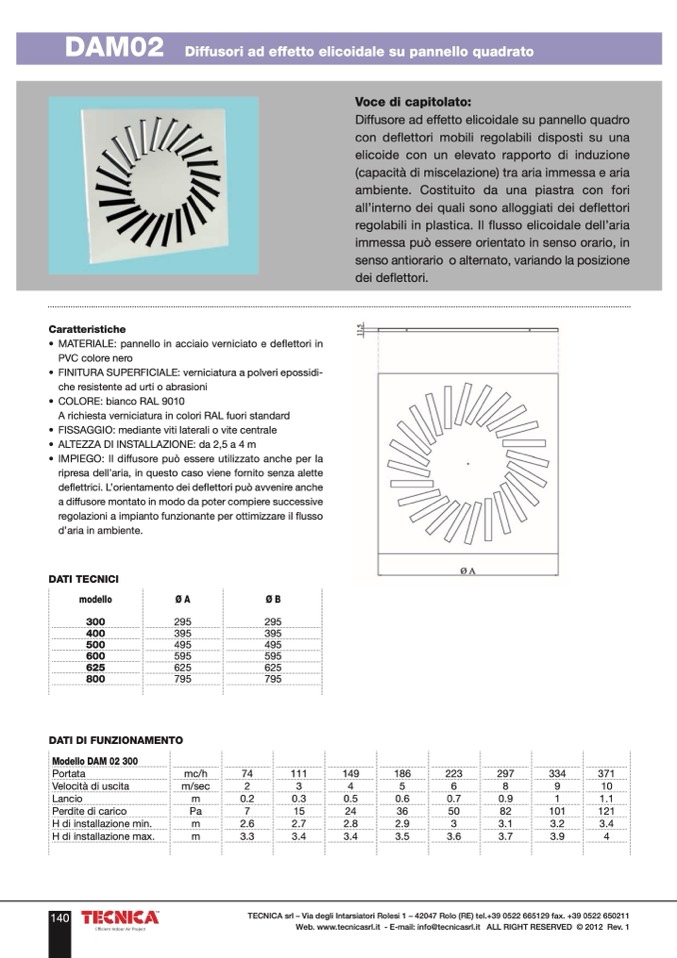

DAM02

Diffusori ad effetto elicoidale su pannello quadrato

Caratteristiche

• MATERIALE: pannello in acciaio verniciato e deflettori in

PVC colore nero

• FINITURA SUPERFICIALE: verniciatura a polveri epossidi-

che resistente ad urti o abrasioni

• COLORE: bianco RAL 9010

A richiesta verniciatura in colori RAL fuori standard

• FISSAGGIO: mediante viti laterali o vite centrale

• ALTEZZA DI INSTALLAZIONE: da 2,5 a 4 m

• IMPIEGO: Il diffusore può essere utilizzato anche per la

ripresa dell’aria, in questo caso viene fornito senza alette

deflettrici. L’orientamento dei deflettori può avvenire anche

a diffusore montato in modo da poter compiere successive

regolazioni a impianto funzionante per ottimizzare il flusso

d’aria in ambiente.

DATI TECNICI

modello

ØA

ØB

300

295

295

DATI DI FUNZIONAMENTO

Modello DAM 02 300

400

395

395

Voce di capitolato:

Diffusore ad effetto elicoidale su pannello quadro

con deflettori mobili regolabili disposti su una

elicoide con un elevato rapporto di induzione

(capacità di miscelazione) tra aria immessa e aria

ambiente. Costituito da una piastra con fori

all’interno dei quali sono alloggiati dei deflettori

regolabili in plastica. Il flusso elicoidale dell’aria

immessa può essere orientato in senso orario, in

senso antiorario o alternato, variando la posizione

dei deflettori.

500

495

495

600

595

595

625

625

625

800

795

795

Portata

mc/h

74

111

149

186

223

297

334

371

Velocità di uscita

m/sec

2

3

4

5

6

8

9

10

Lancio

m

0.2

0.3

0.5

0.6

0.7

0.9

1

1.1

Perdite di carico

Pa

7

15

24

36

50

82

101

121

H di installazione min.

m

2.6

2.7

2.8

2.9

3

3.1

3.2

3.4

H di installazione max.

m

3.3

3.4

3.4

3.5

3.6

3.7

3.9

4
