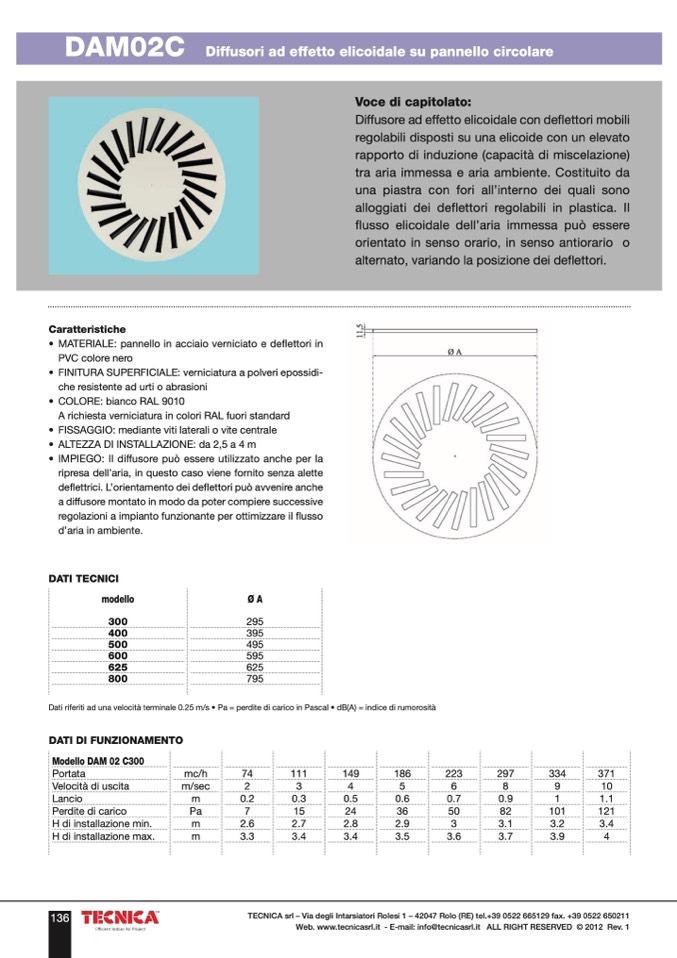

DAM02C

Diffusori ad effetto elicoidale su pannello circolare

Voce di capitolato:

Diffusore ad effetto elicoidale con deflettori mobili

regolabili disposti su una elicoide con un elevato

rapporto di induzione (capacità di miscelazione)

tra aria immessa e aria ambiente. Costituito da

una piastra con fori all’interno dei quali sono

alloggiati dei deflettori regolabili in plastica. Il

flusso elicoidale dell’aria immessa può essere

orientato in senso orario, in senso antiorario o

alternato, variando la posizione dei deflettori.

Caratteristiche

• MATERIALE: pannello in acciaio verniciato e deflettori in

PVC colore nero

• FINITURA SUPERFICIALE: verniciatura a polveri epossidi-

che resistente ad urti o abrasioni

• COLORE: bianco RAL 9010

A richiesta verniciatura in colori RAL fuori standard

• FISSAGGIO: mediante viti laterali o vite centrale

• ALTEZZA DI INSTALLAZIONE: da 2,5 a 4 m

• IMPIEGO: Il diffusore può essere utilizzato anche per la

ripresa dell’aria, in questo caso viene fornito senza alette

deflettrici. L’orientamento dei deflettori può avvenire anche

a diffusore montato in modo da poter compiere successive

regolazioni a impianto funzionante per ottimizzare il flusso

d’aria in ambiente.

DATI TECNICI

modello

Ø A

300

295

Dati riferiti ad una velocità terminale 0.25 m/s • Pa = perdite di carico in Pascal • dB(A) = indice di rumorosità

DATI DI FUNZIONAMENTO

Modello DAM 02 C300

395

495

595

625

795

400

500

600

625

800

Portata

mc/h

74

111

149

186

223

297

334

371

Velocità di uscita

m/sec

2

3

4

5

6

8

9

10

Lancio

m

0.2

0.3

0.5

0.6

0.7

0.9

1

1.1

Perdite di carico

Pa

7

15

24

36

50

82

101

121

H di installazione min.

m

2.6

2.7

2.8

2.9

3

3.1

3.2

3.4

H di installazione max.

m

3.3

3.4

3.4

3.5

3.6

3.7

3.9

4
