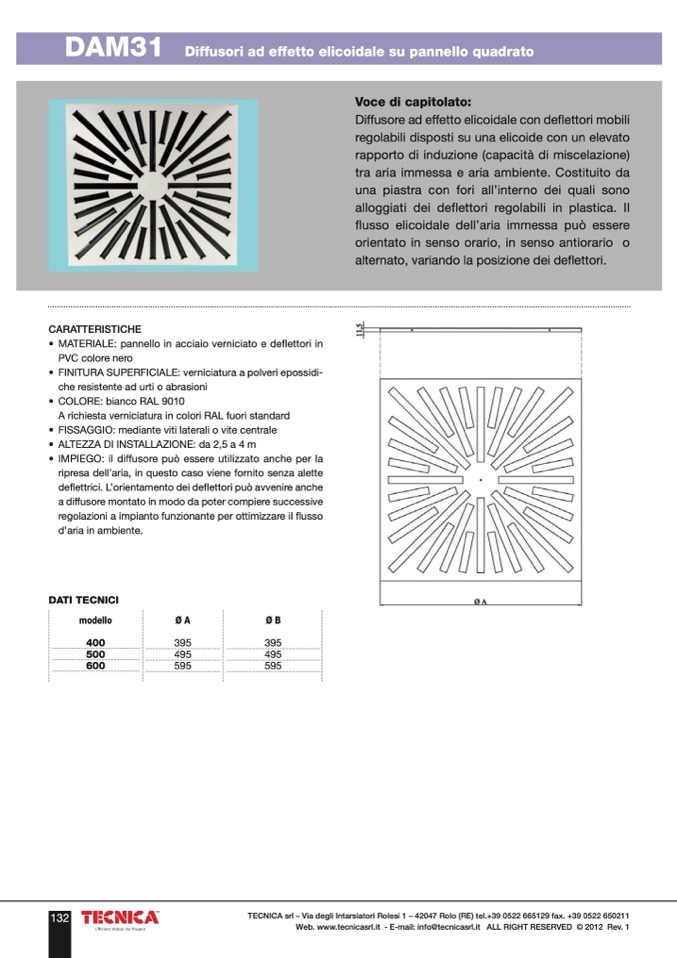

DAM31

Diffusori ad effetto elicoidale su pannello quadrato

Voce di capitolato:

Diffusore ad effetto elicoidale con deflettori mobili

regolabili disposti su una elicoide con un elevato

rapporto di induzione (capacità di miscelazione)

tra aria immessa e aria ambiente. Costituito da

una piastra con fori all’interno dei quali sono

alloggiati dei deflettori regolabili in plastica. Il

flusso elicoidale dell’aria immessa può essere

orientato in senso orario, in senso antiorario o

alternato, variando la posizione dei deflettori.

CARATTERISTICHE

• MATERIALE: pannello in acciaio verniciato e deflettori in

PVC colore nero

• FINITURA SUPERFICIALE: verniciatura a polveri epossidi-

che resistente ad urti o abrasioni

• COLORE: bianco RAL 9010

A richiesta verniciatura in colori RAL fuori standard

• FISSAGGIO: mediante viti laterali o vite centrale

• ALTEZZA DI INSTALLAZIONE: da 2,5 a 4 m

• IMPIEGO: il diffusore può essere utilizzato anche per la

ripresa dell’aria, in questo caso viene fornito senza alette

deflettrici. L’orientamento dei deflettori può avvenire anche

a diffusore montato in modo da poter compiere successive

regolazioni a impianto funzionante per ottimizzare il flusso

d’aria in ambiente.

DATI TECNICI

modello

ØA

ØB

400

395

395

500

600

495

595

495

595
