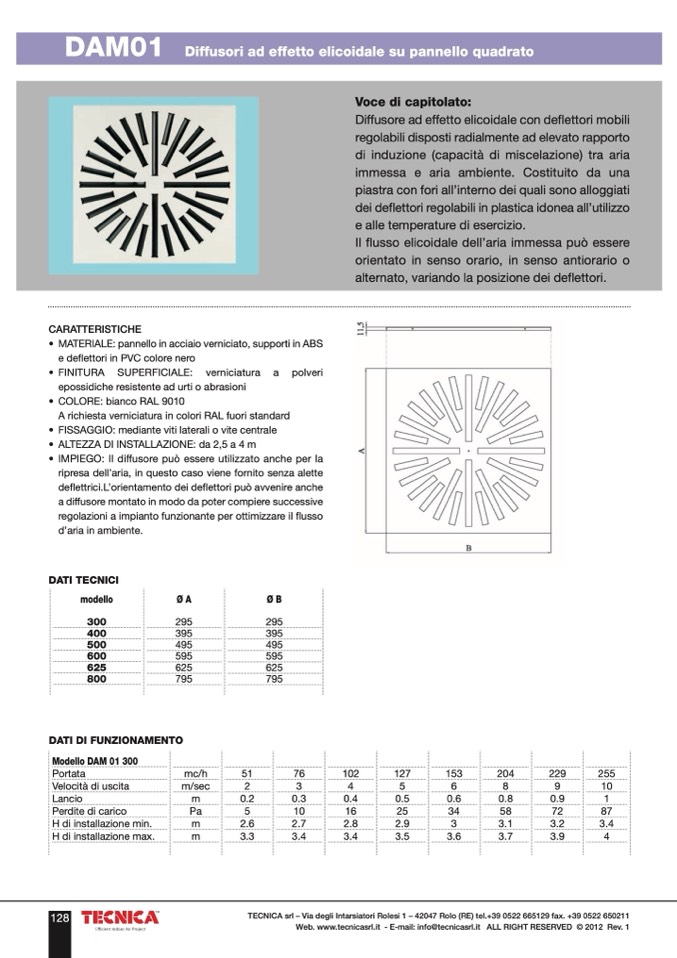

DAM01

Diffusori ad effetto elicoidale su pannello quadrato

CARATTERISTICHE

• MATERIALE: pannello in acciaio verniciato, supporti in ABS

e deflettori in PVC colore nero

• FINITURA SUPERFICIALE: verniciatura a polveri

epossidiche resistente ad urti o abrasioni

• COLORE: bianco RAL 9010

A richiesta verniciatura in colori RAL fuori standard

• FISSAGGIO: mediante viti laterali o vite centrale

• ALTEZZA DI INSTALLAZIONE: da 2,5 a 4 m

• IMPIEGO: Il diffusore può essere utilizzato anche per la

ripresa dell’aria, in questo caso viene fornito senza alette

deflettrici.L’orientamento dei deflettori può avvenire anche

a diffusore montato in modo da poter compiere successive

regolazioni a impianto funzionante per ottimizzare il flusso

d’aria in ambiente.

DATI TECNICI

modello

ØA

ØB

300

295

295

DATI DI FUNZIONAMENTO

Modello DAM 01 300

400

500

600

625

800

395

495

595

625

795

395

Voce di capitolato:

Diffusore ad effetto elicoidale con deflettori mobili

regolabili disposti radialmente ad elevato rapporto

di induzione (capacità di miscelazione) tra aria

immessa e aria ambiente. Costituito da una

piastra con fori all’interno dei quali sono alloggiati

dei deflettori regolabili in plastica idonea all’utilizzo

e alle temperature di esercizio.

Il flusso elicoidale dell’aria immessa può essere

orientato in senso orario, in senso antiorario o

alternato, variando la posizione dei deflettori.

495

595

625

795

Portata

mc/h

51

76

102

127

153

204

229

255

Velocità di uscita

m/sec

2

3

4

5

6

8

9

10

Lancio

m

0.2

0.3

0.4

0.5

0.6

0.8

0.9

1

Perdite di carico

Pa

5

10

16

25

34

58

72

87

H di installazione min.

m

2.6

2.7

2.8

2.9

3

3.1

3.2

3.4

H di installazione max.

m

3.3

3.4

3.4

3.5

3.6

3.7

3.9

4
