DAM01C

Diffusori ad effetto elicoidale con deflettori radiali

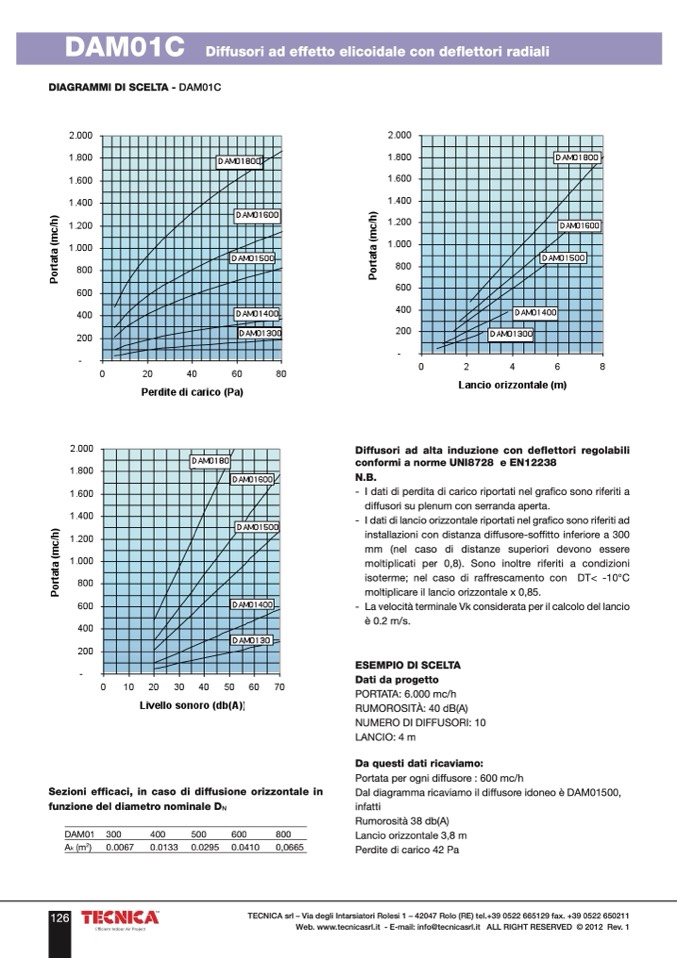

DIAGRAMMI DI SCELTA -

DAM01C

Sezioni efficaci, in caso di diffusione orizzontale in

funzione del diametro nominale DN

Diffusori ad alta induzione con deflettori regolabili

conformi a norme UNI8728 e EN12238

N.B.

- I dati di perdita di carico riportati nel grafico sono riferiti a

diffusori su plenum con serranda aperta.

- Idatidilancioorizzontaleriportatinelgraficosonoriferitiad

installazioni con distanza diffusore-soffitto inferiore a 300

mm (nel caso di distanze superiori devono essere

moltiplicati per 0,8). Sono inoltre riferiti a condizioni

isoterme; nel caso di raffrescamento con DT< -10°C

moltiplicare il lancio orizzontale x 0,85.

- LavelocitàterminaleVkconsiderataperilcalcolodellancio

è 0.2 m/s.

ESEMPIO DI SCELTA

Dati da progetto

PORTATA: 6.000 mc/h

RUMOROSITÀ: 40 dB(A)

NUMERO DI DIFFUSORI: 10

LANCIO: 4 m

Da questi dati ricaviamo:

Portata per ogni diffusore : 600 mc/h

Dal diagramma ricaviamo il diffusore idoneo è DAM01500,

infatti

Rumorosità 38 db(A)

Lancio orizzontale 3,8 m

Perdite di carico 42 Pa

DAM01 300

400

500

600

0.0133 0.0295 0.0410

800

0,0665

A

k

(m

2

)

126

0.0067
