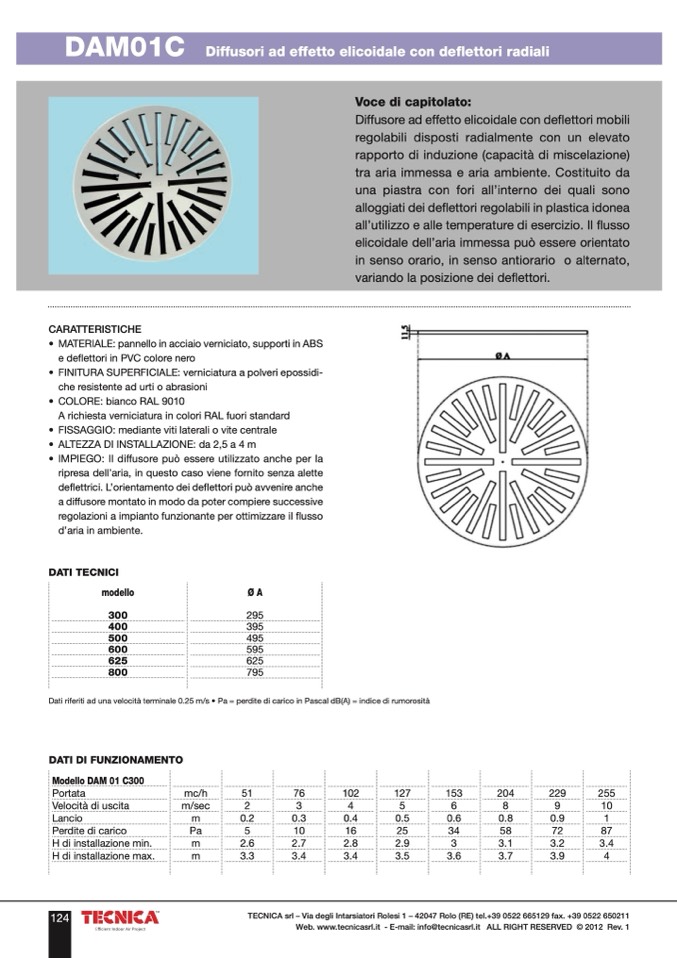

DAM01C
Diffusori ad effetto elicoidale con deflettori radiali
Voce di capitolato:
Diffusore ad effetto elicoidale con deflettori mobili
regolabili disposti radialmente con un elevato
rapporto di induzione (capacità di miscelazione)
tra aria immessa e aria ambiente. Costituito da
una piastra con fori all’interno dei quali sono
alloggiati dei deflettori regolabili in plastica idonea
all’utilizzo e alle temperature di esercizio. Il flusso
elicoidale dell’aria immessa può essere orientato
in senso orario, in senso antiorario o alternato,
variando la posizione dei deflettori.
CARATTERISTICHE
• MATERIALE: pannello in acciaio verniciato, supporti in ABS
e deflettori in PVC colore nero
• FINITURA SUPERFICIALE: verniciatura a polveri epossidi-
che resistente ad urti o abrasioni
• COLORE: bianco RAL 9010
A richiesta verniciatura in colori RAL fuori standard
• FISSAGGIO: mediante viti laterali o vite centrale
• ALTEZZA DI INSTALLAZIONE: da 2,5 a 4 m
• IMPIEGO: Il diffusore può essere utilizzato anche per la
ripresa dell’aria, in questo caso viene fornito senza alette
deflettrici. L’orientamento dei deflettori può avvenire anche
a diffusore montato in modo da poter compiere successive
regolazioni a impianto funzionante per ottimizzare il flusso
d’aria in ambiente.
DATI TECNICI
modello
Ø A
300
295
Dati riferiti ad una velocità terminale 0.25 m/s • Pa = perdite di carico in Pascal dB(A) = indice di rumorosit
à
DATI DI FUNZIONAMENTO
Modello DAM 01 C300
400
500
600
625
800
395
495
595
625
795
Portata
mc/h
51
76
102
127
153
204
229
255
Velocità di uscita
m/sec
2
3
4
5
6
8
9
10
Lancio
m
0.2
0.3
0.4
0.5
0.6
0.8
0.9
1
Perdite di carico
Pa
5
10
16
25
34
58
72
87
H di installazione min.
m
2.6
2.7
2.8
2.9
3
3.1
3.2
3.4
H di installazione max.
m
3.3
3.4
3.4
3.5
3.6
3.7
3.9
4
