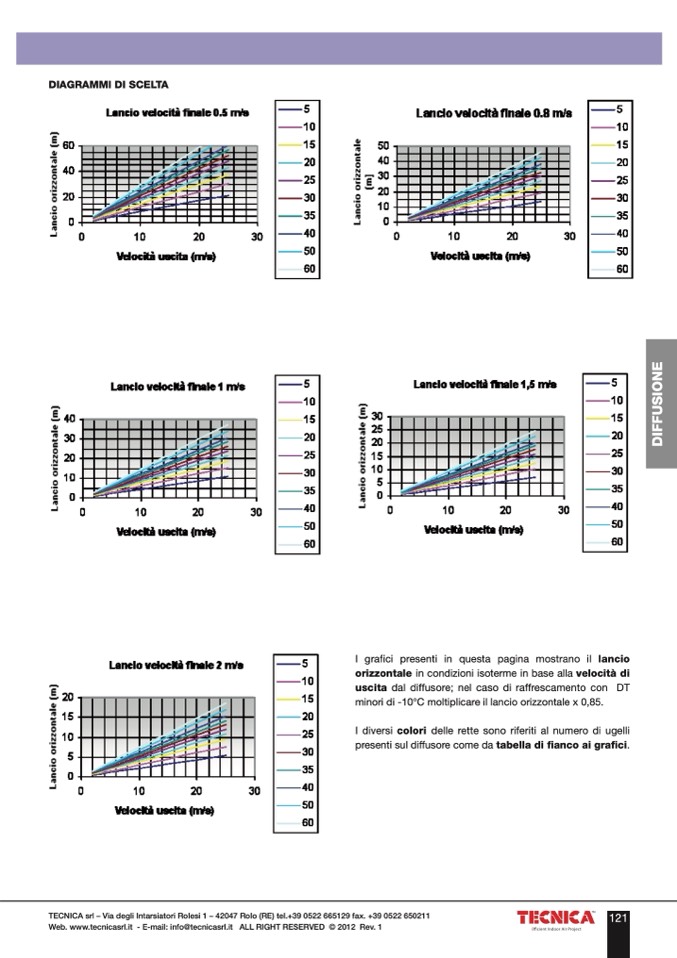

DIAGRAMMI DI SCELTA

I grafici presenti in questa pagina mostrano il lancio

orizzontale

in condizioni isoterme in base alla velocità di

uscita

dal diffusore; nel caso di raffrescamento con DT

minori di -10°C moltiplicare il lancio orizzontale x 0,85.

I diversi colori delle rette sono riferiti al numero di ugelli

presenti sul diffusore come da tabella di fianco ai grafici.
