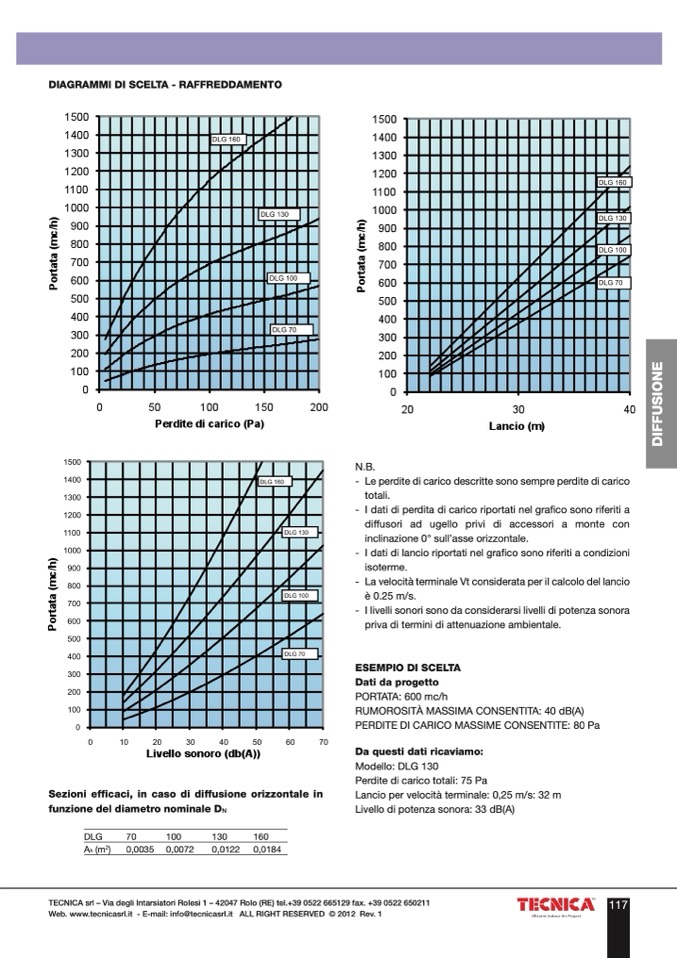

DIAGRAMMI DI SCELTA - RAFFREDDAMENTO

D

I

F

F

U

S

I

O

N

E

Sezioni efficaci, in caso di diffusione orizzontale in

funzione del diametro nominale DN

DLG

70

100

130

160

A

k

(m

2

)

0,0035 0,0072

0,0122 0,0184

Da questi dati ricaviamo:

Modello: DLG 130

Perdite di carico totali: 75 Pa

Lancio per velocità terminale: 0,25 m/s: 32 m

Livello di potenza sonora: 33 dB(A)

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129 fax. +39 0522 650211

Web. www.tecnicasrl.it - E-mail: info@tecnicasrl.it ALL RIGHT RESERVED © 2012 Rev. 1

117

N.B.

- Leperditedicaricodescrittesonosempreperditedicarico

totali.

- I dati di perdita di carico riportati nel grafico sono riferiti a

diffusori ad ugello privi di accessori a monte con

inclinazione 0° sull’asse orizzontale.

- I dati di lancio riportati nel grafico sono riferiti a condizioni

isoterme.

- LavelocitàterminaleVtconsiderataperilcalcolodellancio

è 0.25 m/s.

- Ilivellisonorisonodaconsiderarsilivellidipotenzasonora

priva di termini di attenuazione ambientale.

ESEMPIO DI SCELTA

Dati da progetto

PORTATA: 600 mc/h

RUMOROSITÀ MASSIMA CONSENTITA: 40 dB(A)

PERDITE DI CARICO MASSIME CONSENTITE: 80 Pa
