DSR - DSRS - DSRS THERM

Diffusori circolari

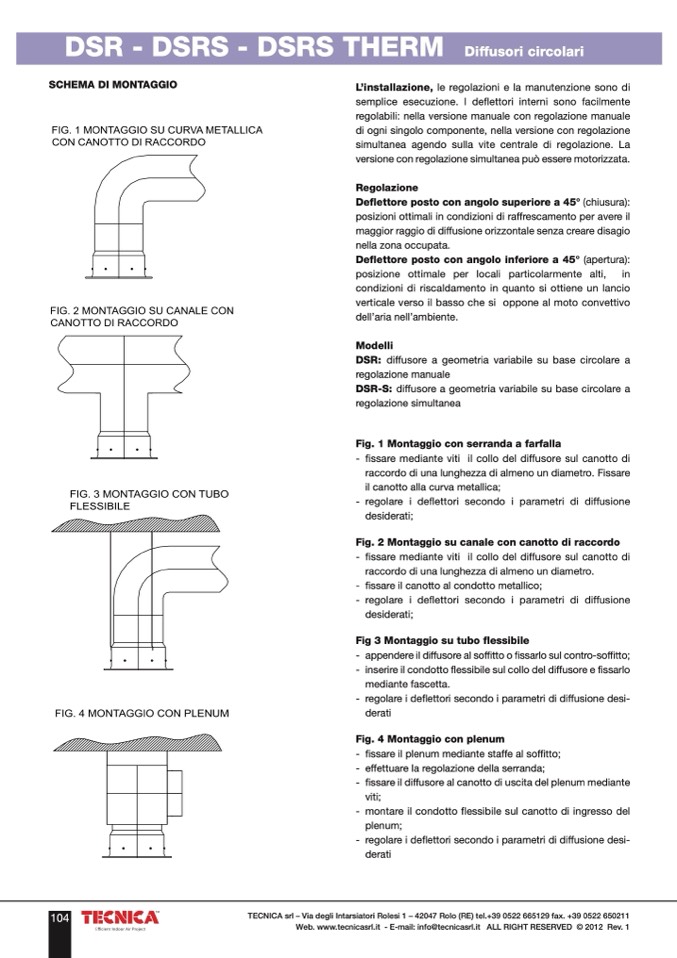

SCHEMA DI MONTAGGIO

L’installazione,

le regolazioni e la manutenzione sono di

semplice esecuzione. I deflettori interni sono facilmente

regolabili: nella versione manuale con regolazione manuale

di ogni singolo componente, nella versione con regolazione

simultanea agendo sulla vite centrale di regolazione. La

versione con regolazione simultanea può essere motorizzata.

Regolazione

Deflettore posto con angolo superiore a 45°

(chiusura):

posizioni ottimali in condizioni di raffrescamento per avere il

maggior raggio di diffusione orizzontale senza creare disagio

nella zona occupata.

Deflettore posto con angolo inferiore a 45°

(apertura):

posizione ottimale per locali particolarmente alti,

in

condizioni di riscaldamento in quanto si ottiene un lancio

verticale verso il basso che si oppone al moto convettivo

dell’aria nell’ambiente.

Modelli

DSR:

diffusore a geometria variabile su base circolare a

regolazione manuale

DSR-S:

diffusore a geometria variabile su base circolare a

regolazione simultanea

Fig. 1 Montaggio con serranda a farfalla

- fissare mediante viti il collo del diffusore sul canotto di

raccordo di una lunghezza di almeno un diametro. Fissare

il canotto alla curva metallica;

- regolare i deflettori secondo i parametri di diffusione

desiderati;

Fig. 2 Montaggio su canale con canotto di raccordo

- fissare mediante viti il collo del diffusore sul canotto di

raccordo di una lunghezza di almeno un diametro.

- fissare il canotto al condotto metallico;

- regolare i deflettori secondo i parametri di diffusione

desiderati;

Fig 3 Montaggio su tubo flessibile

- appendereildiffusorealsoffittoofissarlosulcontro-soffitto;

- inserireilcondottoflessibilesulcollodeldiffusoreefissarlo

mediante fascetta.

- regolare i deflettori secondo i parametri di diffusione desi-

derati

Fig. 4 Montaggio con plenum

- fissare il plenum mediante staffe al soffitto;

- effettuare la regolazione della serranda;

- fissareildiffusorealcanottodiuscitadelplenummediante

viti;

- montare il condotto flessibile sul canotto di ingresso del

plenum;

- regolare i deflettori secondo i parametri di diffusione desi-

derati
