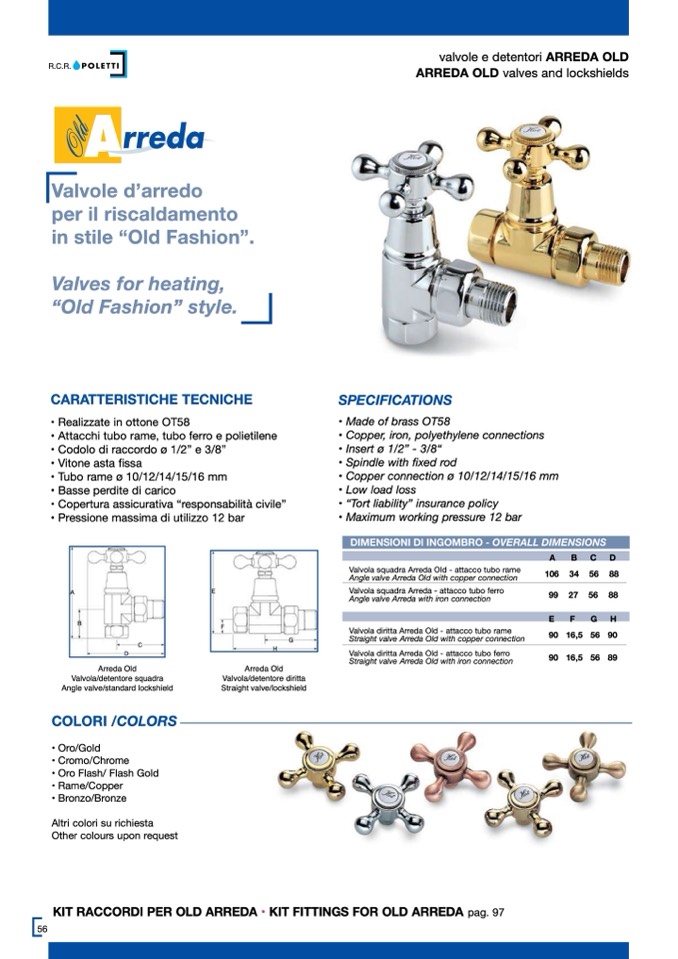

R.C.R.

Valvole d’arredo

per il riscaldamento

in stile “Old Fashion”.

Valves for heating,

“Old Fashion” style.

CARATTERISTICHE TECNICHE

• Realizzate in ottone OT58

• Attacchi tubo rame, tubo ferro e polietilene

• Codolo di raccordo ø 1/2” e 3/8”

• Vitone asta fissa

• Tubo rame ø 10/12/14/15/16 mm

• Basse perdite di carico

• Copertura assicurativa “responsabilità civile”

• Pressione massima di utilizzo 12 bar

valvole e detentori ARREDA OLD

ARREDA OLD valves and lockshields

SPECIFICATIONS

• Made of brass OT58

• Copper, iron, polyethylene connections

• Insert ø 1/2” - 3/8“

• Spindle with fixed rod

• Copper connection ø 10/12/14/15/16 mm

• Low load loss

• “Tort liability” insurance policy

• Maximum working pressure 12 bar

A

B

C

D

106 34 56 88

99 27 56 88

E

F

G

H

90 16,5 56 90

90 16,5 56 89

Valvola squadra Arreda Old - attacco tubo rame

Angle valve Arreda Old with copper connection

Valvola squadra Arreda - attacco tubo ferro

Angle valve Arreda with iron connection

Arreda Old

Valvola/detentore squadra

Angle valve/standard lockshield

COLORI /COLORS

• Oro/Gold

• Cromo/Chrome

• Oro Flash/ Flash Gold

• Rame/Copper

• Bronzo/Bronze

Altri colori su richiesta

Other colours upon request

Arreda Old

Valvola/detentore diritta

Straight valve/lockshield

Straight valve Arreda Old with iron connection

KIT RACCORDI PER OLD ARREDA • KIT FITTINGS FOR OLD ARREDA pag. 97

56

Valvola diritta Arreda Old - attacco tubo rame

Straight valve Arreda Old with copper connection

Valvola diritta Arreda Old - attacco tubo ferro
