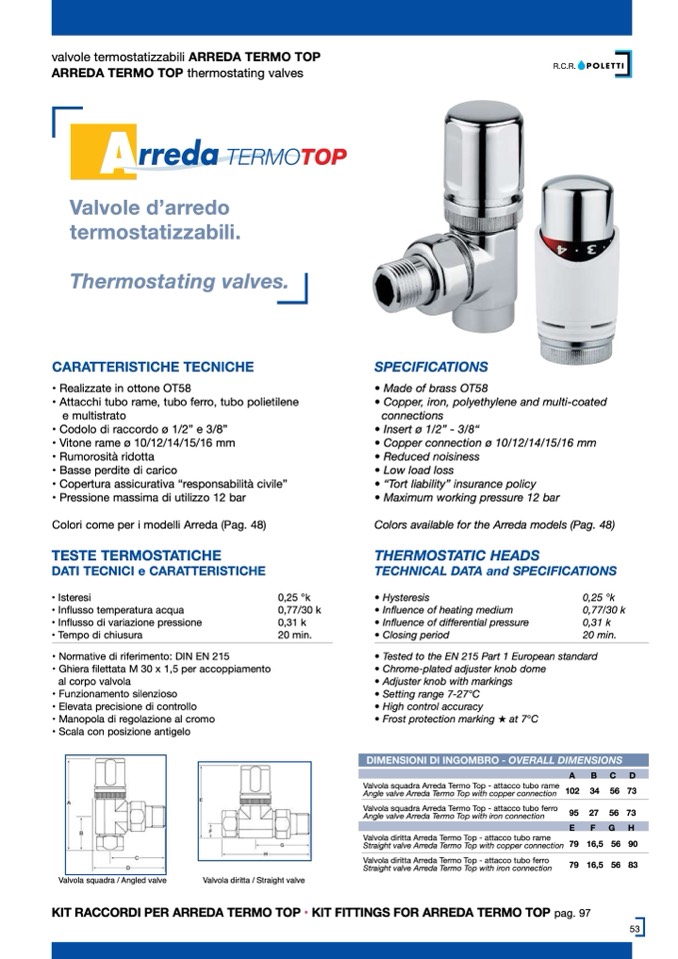

valvole termostatizzabili ARREDA TERMO TOP

ARREDA TERMO TOP thermostating valves

Valvole d’arredo

termostatizzabili.

Thermostating valves.

CARATTERISTICHE TECNICHE

• Realizzate in ottone OT58

• Attacchi tubo rame, tubo ferro, tubo polietilene

e multistrato

• Codolo di raccordo ø 1/2” e 3/8”

• Vitone rame ø 10/12/14/15/16 mm

• Rumorosità ridotta

• Basse perdite di carico

• Copertura assicurativa “responsabilità civile”

• Pressione massima di utilizzo 12 bar

R.C.R.

Colori come per i modelli Arreda (Pag. 48)

TESTE TERMOSTATICHE

DATI TECNICI e CARATTERISTICHE

• Isteresi

• Influsso temperatura acqua

• Influsso di variazione pressione

• Tempo di chiusura

• Normative di riferimento: DIN EN 215

• Ghiera filettata M 30 x 1,5 per accoppiamento

al corpo valvola

• Funzionamento silenzioso

• Elevata precisione di controllo

• Manopola di regolazione al cromo

• Scala con posizione antigelo

• Made of brass OT58

• Copper, iron, polyethylene and multi-coated

connections

• Insert ø 1/2” - 3/8“

• Copper connection ø 10/12/14/15/16 mm

• Reduced noisiness

• Low load loss

• “Tort liability” insurance policy

• Maximum working pressure 12 bar

Colors available for the Arreda models (Pag. 48)

THERMOSTATIC HEADS

TECHNICAL DATA and SPECIFICATIONS

0,25 °k

0,77/30 k

0,31 k

20 min.

• Hysteresis

• Influence of heating medium

• Influence of differential pressure

• Closing period

0,25 °k

0,77/30 k

0,31 k

20 min.

SPECIFICATIONS

• Tested to the EN 215 Part 1 European standard

• Chrome-plated adjuster knob dome

• Adjuster knob with markings

• Setting range 7-27°C

• High control accuracy

• Frost protection marking

★

at 7°C

Valvola squadra Arreda Termo Top - attacco tubo rame

A B

102 34

95 27

C D

56 73

56 73

Angle valve Arreda Termo Top with copper connection

Valvola squadra Arreda Termo Top - attacco tubo ferro

Angle valve Arreda Termo Top with iron connection

E F

Straight valve Arreda Termo Top with copper connection 79 16,5 56 90

KIT RACCORDI PER ARREDA TERMO TOP • KIT FITTINGS FOR ARREDA TERMO TOP pag. 97

53

Valvola diritta Arreda Termo Top - attacco tubo rame

Valvola diritta Arreda Termo Top - attacco tubo ferro

G H

79 16,5 56 83

Valvola squadra / Angled valve

Valvola diritta / Straight valve

Straight valve Arreda Termo Top with iron connection
