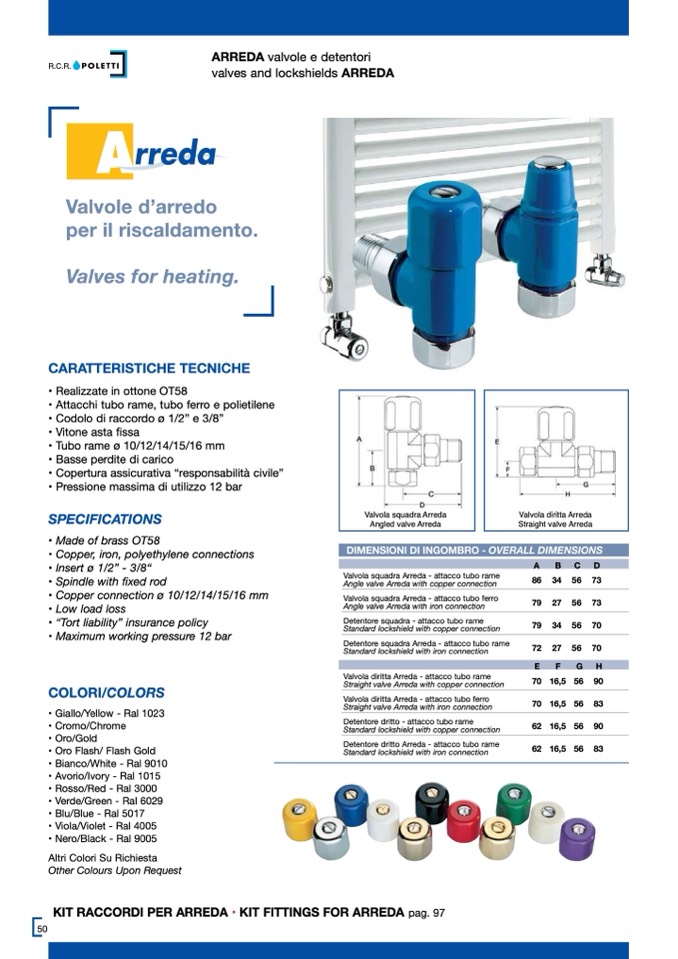

ARREDA valvole e detentori

valves and lockshields ARREDA

R.C.R.

Valvole d’arredo

per il riscaldamento.

Valves for heating.

CARATTERISTICHE TECNICHE

• Realizzate in ottone OT58

• Attacchi tubo rame, tubo ferro e polietilene

• Codolo di raccordo ø 1/2” e 3/8”

• Vitone asta fissa

• Tubo rame ø 10/12/14/15/16 mm

• Basse perdite di carico

• Copertura assicurativa “responsabilità civile”

• Pressione massima di utilizzo 12 bar

SPECIFICATIONS

• Made of brass OT58

• Copper, iron, polyethylene connections

• Insert ø 1/2” - 3/8“

• Spindle with fixed rod

• Copper connection ø 10/12/14/15/16 mm

• Low load loss

• “Tort liability” insurance policy

• Maximum working pressure 12 bar

COLORI/COLORS

• Giallo/Yellow - Ral 1023

• Cromo/Chrome

• Oro/Gold

• Oro Flash/ Flash Gold

• Bianco/White - Ral 9010

• Avorio/Ivory - Ral 1015

• Rosso/Red - Ral 3000

• Verde/Green - Ral 6029

• Blu/Blue - Ral 5017

• Viola/Violet - Ral 4005

• Nero/Black - Ral 9005

Altri Colori Su Richiesta

Other Colours Upon Request

KIT RACCORDI PER ARREDA • KIT FITTINGS FOR ARREDA pag. 97

50

A

B

C

D

86 34 56 73

79 27 56 73

79 34 56 70

72 27 56 70

E

F

G H

70 16,5 56 90

70 16,5 56 83

62 16,5 56 90

62 16,5 56 83

Valvola squadra Arreda

Angled valve Arreda

Valvola diritta Arreda

Straight valve Arreda

Valvola squadra Arreda - attacco tubo rame

Angle valve Arreda with copper connection

Valvola squadra Arreda - attacco tubo ferro

Angle valve Arreda with iron connection

Detentore squadra - attacco tubo rame

Standard lockshield with copper connection

Detentore squadra Arreda - attacco tubo rame

Standard lockshield with iron connection

Valvola diritta Arreda - attacco tubo rame

Straight valve Arreda with copper connection

Valvola diritta Arreda - attacco tubo ferro

Straight valve Arreda with iron connection

Detentore dritto - attacco tubo rame

Standard lockshield with copper connection

Detentore dritto Arreda - attacco tubo rame

Standard lockshield with iron connection
