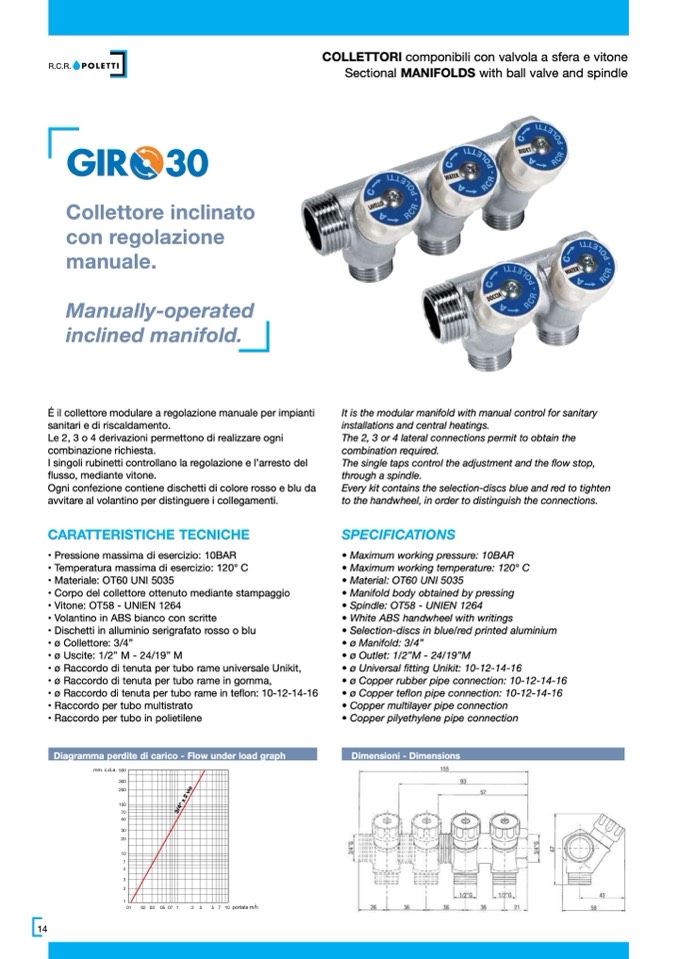

R.C.R.

Collettore inclinato

con regolazione

manuale.

Manually-operated

inclined manifold.

É il collettore modulare a regolazione manuale per impianti

sanitari e di riscaldamento.

Le 2, 3 o 4 derivazioni permettono di realizzare ogni

combinazione richiesta.

I singoli rubinetti controllano la regolazione e l’arresto del

flusso, mediante vitone.

Ogni confezione contiene dischetti di colore rosso e blu da

avvitare al volantino per distinguere i collegamenti.

CARATTERISTICHE TECNICHE

• Pressione massima di esercizio: 10BAR

• Temperatura massima di esercizio: 120° C

• Materiale: OT60 UNI 5035

• Corpo del collettore ottenuto mediante stampaggio

• Vitone: OT58 - UNIEN 1264

• Volantino in ABS bianco con scritte

• Dischetti in alluminio serigrafato rosso o blu

• ø Collettore: 3/4”

• ø Uscite: 1/2” M - 24/19” M

• ø Raccordo di tenuta per tubo rame universale Unikit,

• ø Raccordo di tenuta per tubo rame in gomma,

• ø Raccordo di tenuta per tubo rame in teflon: 10-12-14-16

• Raccordo per tubo multistrato

• Raccordo per tubo in polietilene

Diagramma perdite di carico - Flow under load graph

COLLETTORI componibili con valvola a sfera e vitone

Sectional MANIFOLDS with ball valve and spindle

It is the modular manifold with manual control for sanitary

installations and central heatings.

The 2, 3 or 4 lateral connections permit to obtain the

combination required.

The single taps control the adjustment and the flow stop,

through a spindle.

Every kit contains the selection-discs blue and red to tighten

to the handwheel, in order to distinguish the connections.

SPECIFICATIONS

• Maximum working pressure: 10BAR

• Maximum working temperature: 120° C

• Material: OT60 UNI 5035

• Manifold body obtained by pressing

• Spindle: OT58 - UNIEN 1264

• White ABS handwheel with writings

• Selection-discs in blue/red printed aluminium

• ø Manifold: 3/4”

• ø Outlet: 1/2”M - 24/19”M

• ø Universal fitting Unikit: 10-12-14-16

• ø Copper rubber pipe connection: 10-12-14-16

• ø Copper teflon pipe connection: 10-12-14-16

• Copper multilayer pipe connection

• Copper pilyethylene pipe connection

Dimensioni - Dimensions
