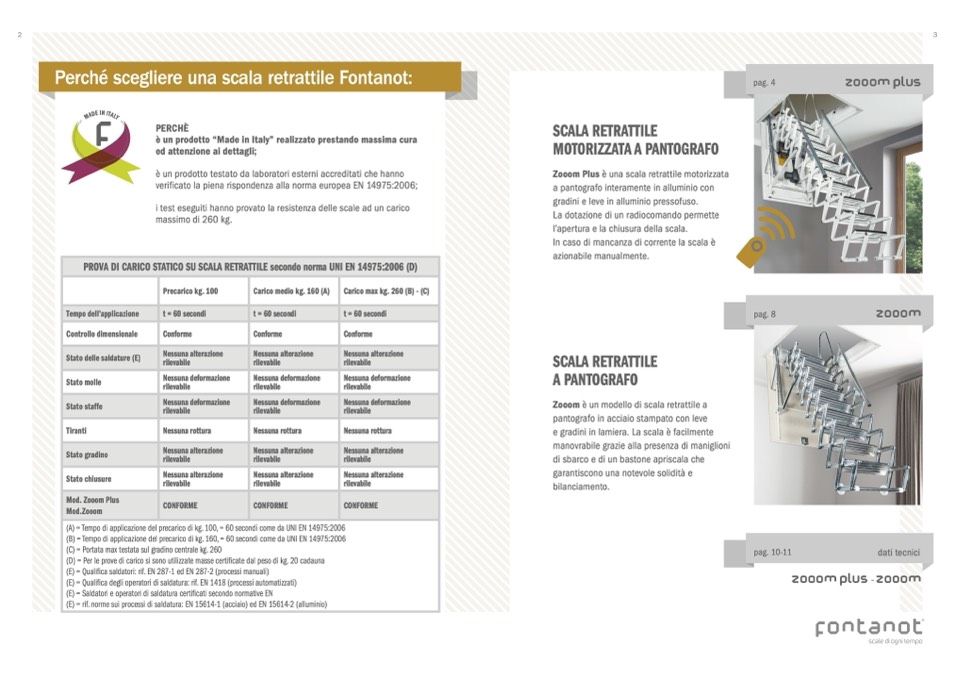

Perché scegliere una scala retrattile Fontanot:

PERCHÈ

è un prodotto “Made in Italy” realizzato prestando massima cura

ed attenzione ai dettagli;

è un prodotto testato da laboratori esterni accreditati che hanno

verificato la piena rispondenza alla norma europea EN 14975:2006;

i test eseguiti hanno provato la resistenza delle scale ad un carico

massimo di 260 kg.

PROVA DI CARICO STATICO SU SCALA RETRATTILE secondo norma UNI EN 14975:2006 (D)

Precarico kg. 100

Carico medio kg. 160 (A)

Carico max kg. 260 (B) - (C)

Tempo dell’applicazione

Controllo dimensionale

t = 60 secondi

Conforme

t = 60 secondi

t = 60 secondi

Conforme

Conforme

Stato delle saldature (E)

Nessuna alterazione

rilevabile

Nessuna alterazione

rilevabile

Nessuna alterazione

rilevabile

Stato molle

Nessuna deformazione

rilevabile

Nessuna deformazione

rilevabile

Nessuna deformazione

rilevabile

Stato staffe

Nessuna deformazione

rilevabile

Nessuna deformazione

rilevabile

Nessuna deformazione

rilevabile

Tiranti

Nessuna rottura

Nessuna rottura

Nessuna rottura

Stato gradino

Stato chiusure

Nessuna alterazione

rilevabile

Nessuna alterazione

rilevabile

Nessuna alterazione

rilevabile

Nessuna alterazione

rilevabile

Nessuna alterazione

rilevabile

Nessuna alterazione

rilevabile

Mod. Zooom Plus

Mod.Zooom

CONFORME

CONFORME

CONFORME

(A) = Tempo di applicazione del precarico di kg. 100, = 60 secondi come da UNI EN 14975:2006

(B) = Tempo di applicazione del precarico di kg. 160, = 60 secondi come da UNI EN 14975:2006

(C) = Portata max testata sul gradino centrale kg. 260

(D) = Per le prove di carico si sono utilizzate masse certificate dal peso di kg. 20 cadauna

(E) = Qualifica saldatori: rif. EN 287-1 ed EN 287-2 (processi manuali)

(E) = Qualifica degli operatori di saldatura: rif. EN 1418 (processi automatizzati)

(E) = Saldatori e operatori di saldatura certificati secondo normative EN

(E) = rif. norme sui processi di saldatura: EN 15614-1 (acciaio) ed EN 15614-2 (alluminio)

pag. 4

zooomplus

SCALA RETRATTILE

MOTORIZZATA A PANTOGRAFO

Zooom Plus è una scala retrattile motorizzata

a pantografo interamente in alluminio con

gradini e leve in alluminio pressofuso.

La dotazione di un radiocomando permette

l’apertura e la chiusura della scala.

In caso di mancanza di corrente la scala è

azionabile manualmente.

SCALA RETRATTILE

A PANTOGRAFO

Zooom è un modello di scala retrattile a

pantografo in acciaio stampato con leve

e gradini in lamiera. La scala è facilmente

manovrabile grazie alla presenza di maniglioni

di sbarco e di un bastone apriscala che

garantiscono una notevole solidità e

bilanciamento.

pag. 8

zooom

pag. 10-11

dati tecnici

zooomplus- zooom

I

E

D

A

M

N

I

T

A

L

Y
