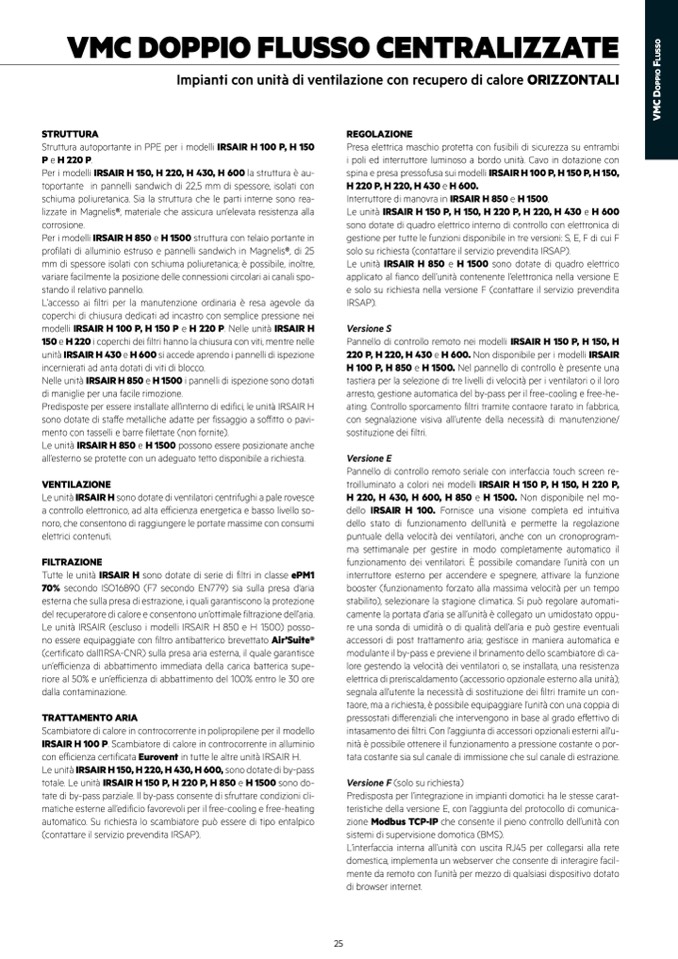

VMC DOPPIO FLUSSO CENTRALIZZATE

Impianti con unità di ventilazione con recupero di calore ORIZZONTALI

STRUTTURA

Struttura autoportante in PPE per i modelli IRSAIR H 100 P, H 150

P e H 220 P.

Per i modelli IRSAIR H 150, H 220, H 430, H 600 la struttura è au-

toportante in pannelli sandwich di 22,5 mm di spessore, isolati con

schiuma poliuretanica. Sia la struttura che le parti interne sono rea-

lizzate in Magnelis®, materiale che assicura un’elevata resistenza alla

corrosione.

Per i modelli IRSAIR H 850 e H 1500 struttura con telaio portante in

profilati di alluminio estruso e pannelli sandwich in Magnelis®, di 25

mm di spessore isolati con schiuma poliuretanica;

è possibile, inoltre,

variare facilmente la posizione delle connessioni circolari ai canali spo-

stando il relativo pannello.

L’accesso ai filtri per la manutenzione ordinaria è resa agevole da

coperchi di chiusura dedicati ad incastro con semplice pressione nei

modelli IRSAIR H 100 P, H 150 P e H 220 P. Nelle unità IRSAIR H

150 e H 220 i coperchi dei filtri hanno la chiusura con viti, mentre nelle

unità IRSAIR H 430 e H 600 si accede aprendo i pannelli di ispezione

incernierati ad anta dotati di viti di blocco.

Nelle unità IRSAIR H 850 e H 1500 i pannelli di ispezione sono dotati

di maniglie per una facile rimozione.

Predisposte per essere installate all’interno di edifici, le unità IRSAIR H

sono dotate di staffe metalliche adatte per fissaggio a soffitto o pavi-

mento con tasselli e barre filettate (non fornite).

Le unità IRSAIR H 850 e H 1500 possono essere posizionate anche

all’esterno se protette con un adeguato tetto disponibile a richiesta.

VENTILAZIONE

Le unità IRSAIR H sono dotate di ventilatori centrifughi a pale rovesce

a controllo elettronico, ad alta efficienza energetica e basso livello so-

noro, che consentono di raggiungere le portate massime con consumi

elettrici contenuti.

FILTRAZIONE

Tutte le unità IRSAIR H sono dotate di serie di filtri in classe ePM1

70% secondo ISO16890 (F7 secondo EN779) sia sulla presa d'aria

esterna che sulla presa di estrazione, i quali garantiscono la protezione

del recuperatore di calore e consentono un’ottimale filtrazione dell’aria.

Le unità IRSAIR (escluso i modelli IRSAIR H 850 e H 1500) posso-

no essere equipaggiate con filtro antibatterico brevettato Air’Suite®

(certificato dall’IRSA-CNR) sulla presa aria esterna, il quale garantisce

un’efficienza di abbattimento immediata della carica batterica supe-

riore al 50% e un’efficienza di abbattimento del 100% entro le 30 ore

dalla contaminazione.

TRATTAMENTO ARIA

Scambiatore di calore in controcorrente in polipropilene per il modello

IRSAIR H 100 P. Scambiatore di calore in controcorrente in alluminio

con efficienza certificata Eurovent in tutte le altre unità IRSAIR H.

Le unità IRSAIR H 150, H 220, H 430, H 600, sono dotate di by-pass

totale. Le unità IRSAIR H 150 P, H 220 P, H 850 e H 1500 sono do-

tate di by-pass parziale. Il by-pass consente di sfruttare condizioni cli-

matiche esterne all’edificio favorevoli per il free-cooling e free-heating

automatico. Su richiesta lo scambiatore può essere di tipo entalpico

(contattare il servizio prevendita IRSAP).

REGOLAZIONE

Presa elettrica maschio protetta con fusibili di sicurezza su entrambi

i poli ed interruttore luminoso a bordo unità. Cavo in dotazione con

spina e presa pressofusa sui modelli IRSAIR H 100 P, H 150 P, H 150,

H 220 P, H 220, H 430 e H 600.

Interruttore di manovra in IRSAIR H 850 e H 1500.

Le unità IRSAIR H 150 P, H 150, H 220 P, H 220, H 430 e H 600

sono dotate di quadro elettrico interno di controllo con elettronica di

gestione per tutte le funzioni disponibile in tre versioni: S, E, F di cui F

solo su richiesta (contattare il servizio prevendita IRSAP).

Le unità IRSAIR H 850 e H 1500 sono dotate di quadro elettrico

applicato al fianco dell’unità contenente l’elettronica nella versione E

e solo su richiesta nella versione F (contattare il servizio prevendita

IRSAP).

Versione S

Pannello di controllo remoto nei modelli IRSAIR H 150 P, H 150, H

220 P, H 220, H 430 e H 600. Non disponibile per i modelli IRSAIR

H 100 P, H 850 e H 1500. Nel pannello di controllo è presente una

tastiera per la selezione di tre livelli di velocità per i ventilatori o il loro

arresto, gestione automatica del by-pass per il free-cooling e free-he-

ating. Controllo sporcamento filtri tramite contaore tarato in fabbrica,

con segnalazione visiva all’utente della necessità di manutenzione/

sostituzione dei filtri.

Versione E

Pannello di controllo remoto seriale con interfaccia touch screen re-

troilluminato a colori nei modelli IRSAIR H 150 P, H 150, H 220 P,

H 220, H 430, H 600, H 850 e H 1500. Non disponibile nel mo-

dello IRSAIR H 100. Fornisce una visione completa ed intuitiva

dello stato di funzionamento dell'unità e permette la regolazione

puntuale della velocità dei ventilatori, anche con un cronoprogram-

ma settimanale per gestire in modo completamente automatico il

funzionamento dei ventilatori. È possibile comandare l’unità con un

interruttore esterno per accendere e spegnere, attivare la funzione

booster (funzionamento forzato alla massima velocità per un tempo

stabilito), selezionare la stagione climatica. Si può regolare automati-

camente la portata d’aria se all’unità è collegato un umidostato oppu-

re una sonda di umidità o di qualità dell’aria e può gestire eventuali

accessori di post trattamento aria; gestisce in maniera automatica e

modulante il by-pass e previene il brinamento dello scambiatore di ca-

lore gestendo la velocità dei ventilatori o, se installata, una resistenza

elettrica di preriscaldamento (accessorio opzionale esterno alla unità);

segnala all’utente la necessità di sostituzione dei filtri tramite un con-

taore, ma a richiesta, è possibile equipaggiare l’unità con una coppia di

pressostati differenziali che intervengono in base al grado effettivo di

intasamento dei filtri. Con l’aggiunta di accessori opzionali esterni all'u-

nità è possibile ottenere il funzionamento a pressione costante o por-

tata costante sia sul canale di immissione che sul canale di estrazione.

Versione F (solo su richiesta)

Predisposta per l’integrazione in impianti domotici: ha le stesse carat-

teristiche della versione E, con l’aggiunta del protocollo di comunica-

zione Modbus TCP-IP che consente il pieno controllo dell’unità con

sistemi di supervisione domotica (BMS).

L’interfaccia interna all’unità con uscita RJ45 per collegarsi alla rete

domestica, implementa un webserver che consente di interagire facil-

mente da remoto con l’unità per mezzo di qualsiasi dispositivo dotato

di browser internet.
