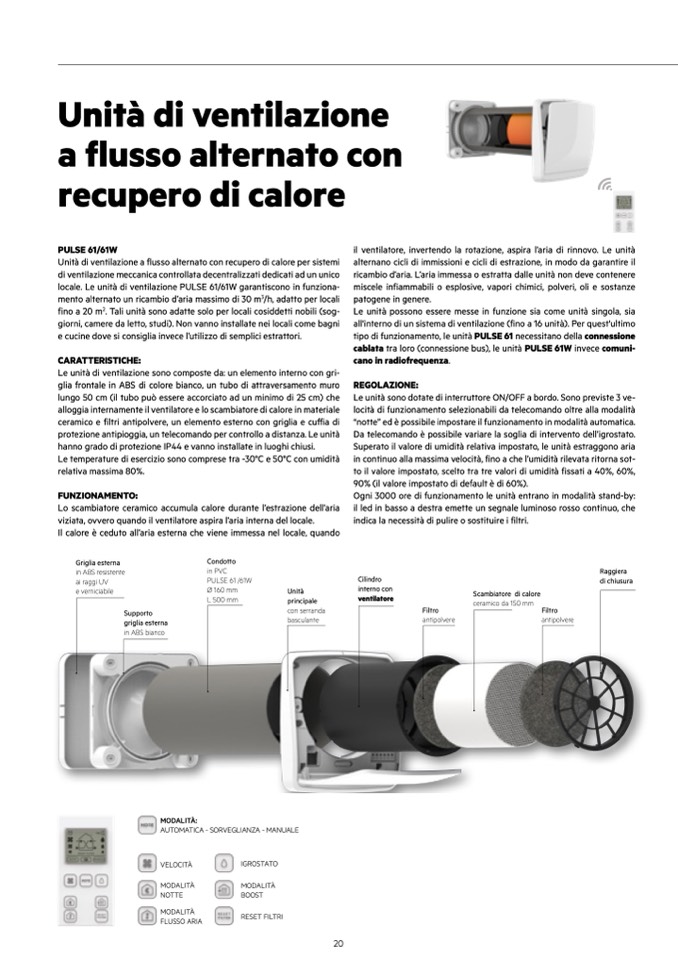

Unità di ventilazione

a flusso alternato con

recupero di calore

PULSE 61/61W

Unità di ventilazione a flusso alternato con recupero di calore per sistemi

di ventilazione meccanica controllata decentralizzati dedicati ad un unico

locale. Le unità di ventilazione PULSE 61/61W garantiscono in funziona-

mento alternato un ricambio d’aria massimo di 30 m

3

/h, adatto per locali

fino a 20 m

2

. Tali unità sono adatte solo per locali cosiddetti nobili (sog-

giorni, camere da letto, studi). Non vanno installate nei locali come bagni

e cucine dove si consiglia invece l’utilizzo di semplici estrattori.

CARATTERISTICHE:

Le unità di ventilazione sono composte da: un elemento interno con gri-

glia frontale in ABS di colore bianco, un tubo di attraversamento muro

lungo 50 cm (il tubo può essere accorciato ad un minimo di 25 cm) che

alloggia internamente il ventilatore e lo scambiatore di calore in materiale

ceramico e filtri antipolvere, un elemento esterno con griglia e cuffia di

protezione antipioggia, un telecomando per controllo a distanza. Le unità

hanno grado di protezione IP44 e vanno installate in luoghi chiusi.

Le temperature di esercizio sono comprese tra -30°C e 50°C con umidità

relativa massima 80%.

FUNZIONAMENTO:

Lo scambiatore ceramico accumula calore durante l’estrazione dell’aria

viziata, ovvero quando il ventilatore aspira l’aria interna del locale.

Il calore è ceduto all’aria esterna che viene immessa nel locale, quando

il ventilatore, invertendo la rotazione, aspira l’aria di rinnovo. Le unità

alternano cicli di immissioni e cicli di estrazione, in modo da garantire il

ricambio d’aria. L’aria immessa o estratta dalle unità non deve contenere

miscele infiammabili o esplosive, vapori chimici, polveri, oli e sostanze

patogene in genere.

Le unità possono essere messe in funzione sia come unità singola, sia

all'interno di un sistema di ventilazione (fino a 16 unità). Per quest'ultimo

tipo di funzionamento, le unità PULSE 61 necessitano della connessione

cablata tra loro (connessione bus), le unità PULSE 61W invece comuni-

cano in radiofrequenza.

REGOLAZIONE:

Le unità sono dotate di interruttore ON/OFF a bordo. Sono previste 3 ve-

locità di funzionamento selezionabili da telecomando oltre alla modalità

“notte” ed è possibile impostare il funzionamento in modalità automatica.

Da telecomando è possibile variare la soglia di intervento dell’igrostato.

Superato il valore di umidità relativa impostato, le unità estraggono aria

in continuo alla massima velocità, fino a che l’umidità rilevata ritorna sot-

to il valore impostato, scelto tra tre valori di umidità fissati a 40%, 60%,

90% (il valore impostato di default è di 60%).

Ogni 3000 ore di funzionamento le unità entrano in modalità stand-by:

il led in basso a destra emette un segnale luminoso rosso continuo, che

indica la necessità di pulire o sostituire i filtri.

Griglia esterna

in ABS resistente

ai raggi UV

e verniciabile

Supporto

griglia esterna

in ABS bianco

Condotto

in PVC

PULSE 61 /61W

Ø 160 mm

L 500 mm

Cilindro

interno con

ventilatore

Raggiera

di chiusura

Unità

principale

con serranda

basculante

Filtro

antipolvere

Scambiatore di calore

ceramico da 150 mm

Filtro

antipolvere

MODALITÀ:

AUTOMATICA - SORVEGLIANZA - MANUALE

VELOCITÀ

MODALITÀ

NOTTE

MODALITÀ

FLUSSO ARIA

IGROSTATO

MODALITÀ

BOOST

RESET FILTRI

20
