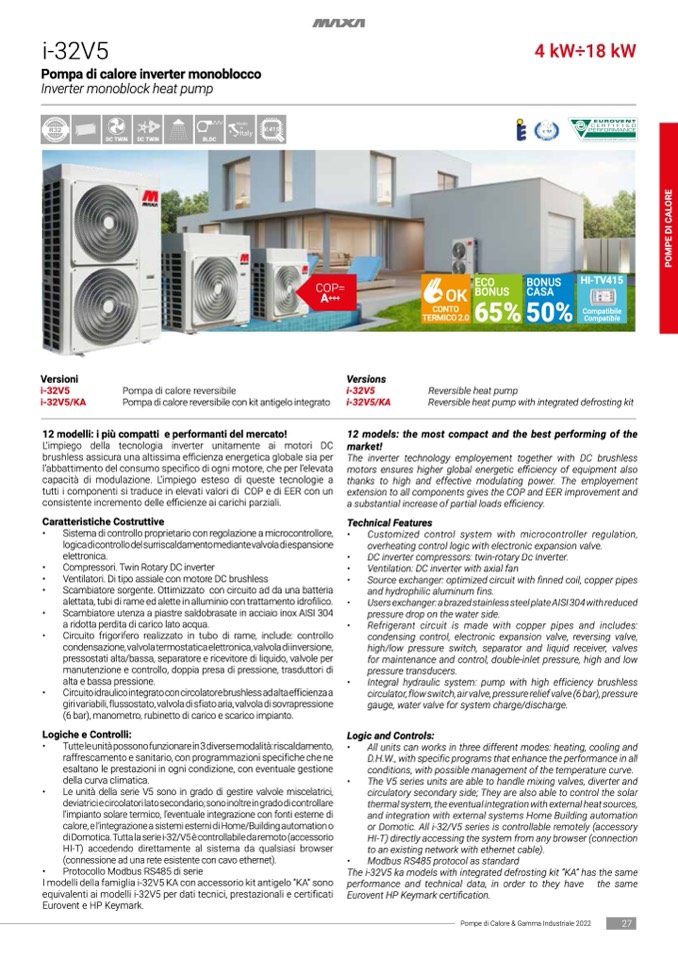

i-32V5

Pompa di calore inverter monoblocco

Inverter monoblock heat pump

4 kW÷18 kW

A

I

R

C

O

N

D

I

T

I

O

N

I

N

G

DC TWIN

DC TWIN

BLDC

CH-ET-0234

P

O

M

P

E

D

I

C

A

L

O

R

E

COP=

ECO

BONUS

BONUS CASA

HI-TV415

Versioni

i-32V5

i-32V5/KA

Pompa di calore reversibile

Pompa di calore reversibile con kit antigelo integrato

Versions

i-32V5

i-32V5/KA

Reversible heat pump

Reversible heat pump with integrated defrosting kit

12 modelli: i più compatti e performanti del mercato!

L’impiego della tecnologia inverter unitamente ai motori DC

brushless assicura una altissima efficienza energetica globale sia per

l’abbattimento del consumo specifico di ogni motore, che per l’elevata

capacità di modulazione. L’impiego esteso di queste tecnologie a

tutti i componenti si traduce in elevati valori di COP e di EER con un

consistente incremento delle efficienze ai carichi parziali.

Caratteristiche Costruttive

•

Sistema di controllo proprietario con regolazione a microcontrollore,

logica di controllo del surriscaldamento mediante valvola di espansione

elettronica.

•

Compressori. Twin Rotary DC inverter

•

Ventilatori. Di tipo assiale con motore DC brushless

•

Scambiatore sorgente. Ottimizzato con circuito ad da una batteria

alettata, tubi di rame ed alette in alluminio con trattamento idrofilico.

•

Scambiatore utenza a piastre saldobrasate in acciaio inox AISI 304

a ridotta perdita di carico lato acqua.

•

Circuito frigorifero realizzato in tubo di rame, include: controllo

condensazione, valvola termostatica elettronica, valvola di inversione,

pressostati alta/bassa, separatore e ricevitore di liquido, valvole per

manutenzione e controllo, doppia presa di pressione, trasduttori di

alta e bassa pressione.

•

Circuito idraulico integrato con circolatore brushless ad alta efficienza a

giri variabili, flussostato, valvola di sfiato aria, valvola di sovrapressione

(6 bar), manometro, rubinetto di carico e scarico impianto.

Logiche e Controlli:

12 models: the most compact and the best performing of the

market!

The inverter technology employement together with DC brushless

motors ensures higher global energetic efficiency of equipment also

thanks to high and effective modulating power. The employement

extension to all components gives the COP and EER improvement and

a substantial increase of partial loads efficiency.

Technical Features

•

Customized control system with microcontroller regulation,

overheating control logic with electronic expansion valve.

•

DC inverter compressors: twin-rotary Dc Inverter.

•

Ventilation: DC inverter with axial fan

•

Source exchanger: optimized circuit with finned coil, copper pipes

and hydrophilic aluminum fins.

•

Users exchanger: a brazed stainless steel plate AISI 304 with reduced

pressure drop on the water side.

•

Refrigerant circuit is made with copper pipes and includes:

condensing control, electronic expansion valve, reversing valve,

high/low pressure switch, separator and liquid receiver, valves

for maintenance and control, double-inlet pressure, high and low

pressure transducers.

•

Integral hydraulic system: pump with high efficiency brushless

circulator, flow switch, air valve, pressure relief valve (6 bar), pressure

gauge, water valve for system charge/discharge.

Logic and Controls:

•

Tutte le unità possono funzionare in 3 diverse modalità: riscaldamento,

raffrescamento e sanitario, con programmazioni specifiche che ne

esaltano le prestazioni in ogni condizione, con eventuale gestione

della curva climatica.

•

•

Le unità della serie V5 sono in grado di gestire valvole miscelatrici,

deviatrici e circolatori lato secondario; sono inoltre in grado di controllare

l’impianto solare termico, l’eventuale integrazione con fonti esterne di

calore, e l’integrazione a sistemi esterni di Home/Building automation o

di Domotica. Tutta la serie i-32/V5 è controllabile da remoto (accessorio

HI-T) accedendo direttamente al sistema da qualsiasi browser

(connessione ad una rete esistente con cavo ethernet).

•

Protocollo Modbus RS485 di serie

I modelli della famiglia i-32V5 KA con accessorio kit antigelo “KA” sono

equivalenti ai modelli i-32V5 per dati tecnici, prestazionali e certificati

Eurovent e HP Keymark.

All units can works in three different modes: heating, cooling and

D.H.W., with specific programs that enhance the performance in all

conditions, with possible management of the temperature curve.

The V5 series units are able to handle mixing valves, diverter and

circulatory secondary side; They are also able to control the solar

thermal system, the eventual integration with external heat sources,

and integration with external systems Home Building automation

or Domotic. All i-32/V5 series is controllable remotely (accessory

HI-T) directly accessing the system from any browser (connection

to an existing network with ethernet cable).

A

+++

TERMICO 2.0

C

O

N

T

O

6

65

5%

% 5

0

%

B

CoCmpatibile

•

•

The i-32V5 ka models with integrated defrosting kit “KA” has the same

performance and technical data, in order to they have the same

Eurovent HP Keymark certification.

Modbus RS485 protocol as standard

Pompe di Calore & Gamma Industriale 2022

27

Compatible
