COMPLIANT

2018

AC fan

EC fan

Counter

Flow

Plug and Play

OTA-VHE

60

140

240

340

510

700

A

mm

2050

2160

2160

2160

2160

2250

B

mm

820

1110

1110

1250

1250

1300

C

mm

660

660

1160

1110

1560

2170

Pesi

kg

190

215

310

350

500

630

178

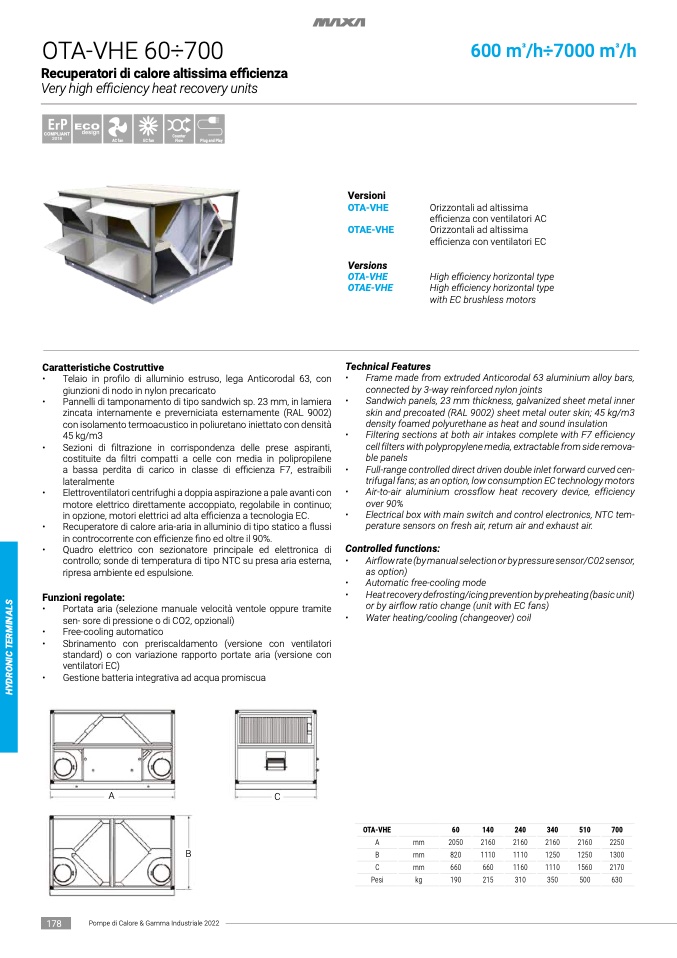

OTA-VHE 60÷700

Recuperatori di calore altissima efficienza

Very high efficiency heat recovery units

Caratteristiche Costruttive

•

Telaio in profilo di alluminio estruso, lega Anticorodal 63, con

giunzioni di nodo in nylon precaricato

•

Pannelli di tamponamento di tipo sandwich sp. 23 mm, in lamiera

zincata internamente e preverniciata esternamente (RAL 9002)

con isolamento termoacustico in poliuretano iniettato con densità

45 kg/m3

•

Sezioni di filtrazione in corrispondenza delle prese aspiranti,

costituite da filtri compatti a celle con media in polipropilene

a bassa perdita di carico in classe di efficienza F7, estraibili

lateralmente

•

Elettroventilatori centrifughi a doppia aspirazione a pale avanti con

motore elettrico direttamente accoppiato, regolabile in continuo;

in opzione, motori elettrici ad alta efficienza a tecnologia EC.

•

Recuperatore di calore aria-aria in alluminio di tipo statico a flussi

in controcorrente con efficienze fino ed oltre il 90%.

•

Quadro elettrico con sezionatore principale ed elettronica di

controllo; sonde di temperatura di tipo NTC su presa aria esterna,

ripresa ambiente ed espulsione.

Funzioni regolate:

•

Portata aria (selezione manuale velocità ventole oppure tramite

sen- sore di pressione o di CO2, opzionali)

•

Free-cooling automatico

•

Sbrinamento con preriscaldamento (versione con ventilatori

standard) o con variazione rapporto portate aria (versione con

ventilatori EC)

•

Gestione batteria integrativa ad acqua promiscua

A

C

B

600 m

3

/h÷7000 m

3

/h

A

I

R

C

O

N

D

I

T

I

O

N

I

N

G

Versioni

OTA-VHE

Orizzontali ad altissima

efficienza con ventilatori AC

OTAE-VHE

Orizzontali ad altissima

efficienza con ventilatori EC

Versions

OTA-VHE

High efficiency horizontal type

OTAE-VHE

High efficiency horizontal type

with EC brushless motors

Technical Features

•

Frame made from extruded Anticorodal 63 aluminium alloy bars,

connected by 3-way reinforced nylon joints

•

Sandwich panels, 23 mm thickness, galvanized sheet metal inner

skin and precoated (RAL 9002) sheet metal outer skin; 45 kg/m3

density foamed polyurethane as heat and sound insulation

•

Filtering sections at both air intakes complete with F7 efficiency

cell filters with polypropylene media, extractable from side remova-

ble panels

•

Full-range controlled direct driven double inlet forward curved cen-

trifugal fans; as an option, low consumption EC technology motors

•

Air-to-air aluminium crossflow heat recovery device, efficiency

over 90%

•

Electrical box with main switch and control electronics, NTC tem-

perature sensors on fresh air, return air and exhaust air.

Controlled functions:

•

Airflow rate (by manual selection or by pressure sensor/C02 sensor,

as option)

•

Automatic free-cooling mode

•

Heat recovery defrosting/icing prevention by preheating (basic unit)

or by airflow ratio change (unit with EC fans)

•

Water heating/cooling (changeover) coil
