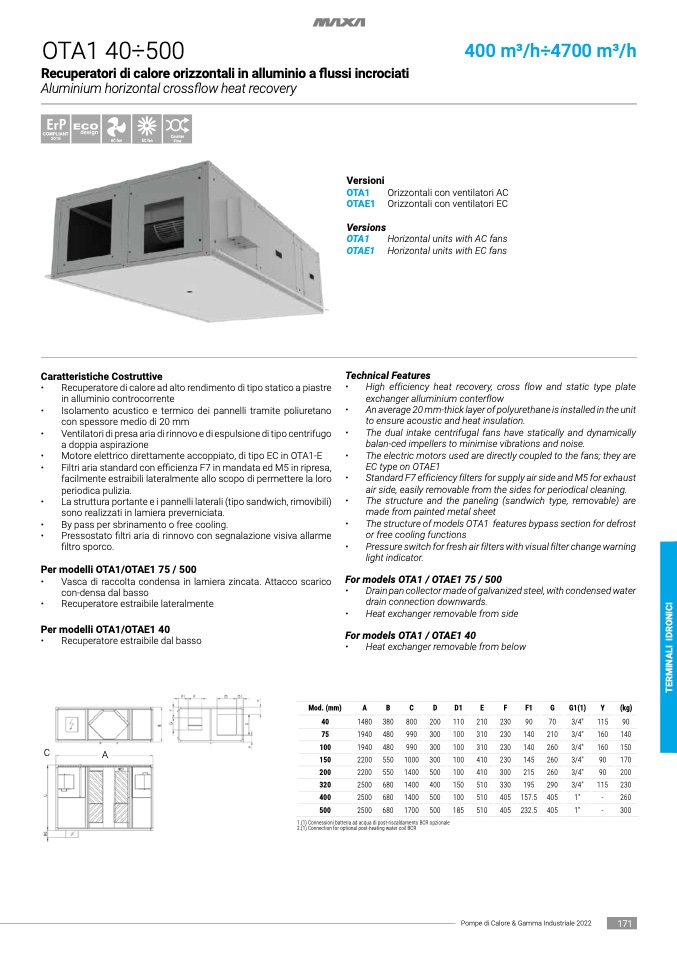

OTA1 40÷500
Recuperatori di calore orizzontali in alluminio a flussi incrociati
400 m3/h÷4700 m3/h
Aluminium horizontal crossflow heat recovery
Caratteristiche Costruttive
•
Recuperatore di calore ad alto rendimento di tipo statico a piastre
in alluminio controcorrente
•
Isolamento acustico e termico dei pannelli tramite poliuretano
con spessore medio di 20 mm
•
Ventilatori di presa aria di rinnovo e di espulsione di tipo centrifugo
a doppia aspirazione
•
Motore elettrico direttamente accoppiato, di tipo EC in OTA1-E
•
Filtri aria standard con efficienza F7 in mandata ed M5 in ripresa,
facilmente estraibili lateralmente allo scopo di permettere la loro
periodica pulizia.
•
La struttura portante e i pannelli laterali (tipo sandwich, rimovibili)
sono realizzati in lamiera preverniciata.
•
By pass per sbrinamento o free cooling.
•
Pressostato filtri aria di rinnovo con segnalazione visiva allarme
filtro sporco.
Per modelli OTA1/OTAE1 75 / 500
•
Vasca di raccolta condensa in lamiera zincata. Attacco scarico
con-densa dal basso
•
Recuperatore estraibile lateralmente
Per modelli OTA1/OTAE1 40
•
Recuperatore estraibile dal basso
C
Versioni
OTA1
Orizzontali con ventilatori AC
OTAE1 Orizzontali con ventilatori EC
Versions
OTA1
Horizontal units with AC fans
OTAE1 Horizontal units with EC fans
Technical Features
•
High efficiency heat recovery, cross flow and static type plate
exchanger alluminium conterflow
•
An average 20 mm-thick layer of polyurethane is installed in the unit
to ensure acoustic and heat insulation.
•
The dual intake centrifugal fans have statically and dynamically
balan-ced impellers to minimise vibrations and noise.
•
The electric motors used are directly coupled to the fans; they are
EC type on OTAE1
•
Standard F7 efficiency filters for supply air side and M5 for exhaust
air side, easily removable from the sides for periodical cleaning.
•
The structure and the paneling (sandwich type, removable) are
made from painted metal sheet
•
The structure of models OTA1 features bypass section for defrost
or free cooling functions
•
Pressure switch for fresh air filters with visual filter change warning
light indicator.
For models OTA1 / OTAE1 75 / 500
•
Drain pan collector made of galvanized steel, with condensed water
drain connection downwards.
•
Heat exchanger removable from side
For models OTA1 / OTAE1 40
•
Heat exchanger removable from below
A
I
R
C
O
N
D
I
T
I
O
N
I
N
G
COMPLIANT
2018
AC fan
EC fan
Counter
Flow
Mod. (mm)
A
B
C
D
D1
E
F
F1
G
G1(1)
Y
(kg)
40
1480
380
800
200
110
210
230
90
70
3/4"
115
90
75
1940
480
990
300
100
310
230
140
210
3/4"
160
140
100
1940
480
990
300
100
310
230
140
260
3/4"
160
150
150
2200
550
1000
300
100
410
230
145
260
3/4"
90
170
200
2200
550
1400
500
100
410
300
215
260
3/4"
90
200
320
2500
680
1400
400
150
510
330
195
290
3/4"
115
230
400
2500
680
1400
500
100
510
405
157.5
405
1"
-
260
500
2500
680
1700
500
185
510
405
232.5
405
1’’
-
300
A
1.(1) Connessioni batteria ad acqua di post-riscaldamento BCR opzionale
2.(1) Connection for optional post-heating water coil BCR
