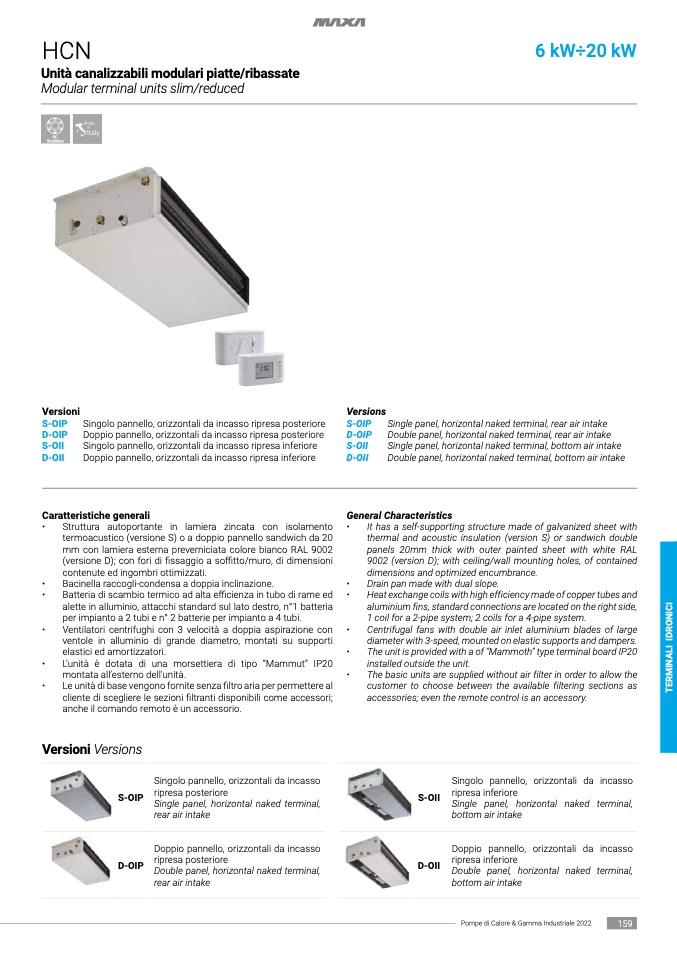

HCN

Unità canalizzabili modulari piatte/ribassate

Modular terminal units slim/reduced

Versioni

S-OIP Singolo pannello, orizzontali da incasso ripresa posteriore

D-OIP Doppio pannello, orizzontali da incasso ripresa posteriore

S-OII

Singolo pannello, orizzontali da incasso ripresa inferiore

D-OII

Doppio pannello, orizzontali da incasso ripresa inferiore

Caratteristiche generali

•

Struttura autoportante in lamiera zincata con isolamento

termoacustico (versione S) o a doppio pannello sandwich da 20

mm con lamiera esterna preverniciata colore bianco RAL 9002

(versione D); con fori di fissaggio a soffitto/muro, di dimensioni

contenute ed ingombri ottimizzati.

•

Bacinella raccogli-condensa a doppia inclinazione.

•

Batteria di scambio termico ad alta efficienza in tubo di rame ed

alette in alluminio, attacchi standard sul lato destro, n°1 batteria

per impianto a 2 tubi e n° 2 batterie per impianto a 4 tubi.

•

Ventilatori centrifughi con 3 velocità a doppia aspirazione con

ventole in alluminio di grande diametro, montati su supporti

elastici ed amortizzatori.

•

L’unità è dotata di una morsettiera di tipo “Mammut” IP20

montata all’esterno dell’unità.

•

Le unità di base vengono fornite senza

filtro aria per permettere al

cliente di scegliere le sezioni filtranti disponibili come accessori;

anche il comando remoto è un accessorio.

Versioni Versions

6 kW÷20 kW

A

I

R

C

O

N

D

I

T

I

O

N

I

N

G

DC

Brushless

Versions

S-OIP Single panel, horizontal naked terminal, rear air intake

D-OIP Double panel, horizontal naked terminal, rear air intake

S-OII

Single panel, horizontal naked terminal, bottom air intake

D-OII

Double panel, horizontal naked terminal, bottom air intake

General Characteristics

•

It has a self-supporting structure made of galvanized sheet with

thermal and acoustic insulation (version S) or sandwich double

panels 20mm thick with outer painted sheet with white RAL

9002 (version D); with ceiling/wall mounting holes, of contained

dimensions and optimized encumbrance.

•

Drain pan made with dual slope.

•

Heat exchange coils with high efficiency made of copper tubes and

aluminium fins, standard connections are located on the right side,

1 coil for a 2-pipe system; 2 coils for a 4-pipe system.

•

Centrifugal fans with double air inlet aluminium blades of large

diameter with 3-speed, mounted on elastic supports and dampers.

•

The unit is provided with a of “Mammoth” type terminal board IP20

installed outside the unit.

•

The basic units are supplied without air filter in order to allow the

customer to choose between the available filtering sections as

accessories; even the remote control is an accessory.

S-OIP

Singolo pannello, orizzontali da incasso

ripresa posteriore

Single panel, horizontal naked terminal,

rear air intake

D-OIP

Doppio pannello, orizzontali da incasso

ripresa posteriore

Double panel, horizontal naked terminal,

rear air intake

S-OII

Singolo pannello, orizzontali da incasso

ripresa inferiore

Single panel, horizontal naked terminal,

bottom air intake

D-OII

Doppio pannello, orizzontali da incasso

ripresa inferiore

Double panel, horizontal naked terminal,

bottom air intake

Pompe di Calore & Gamma Industriale 2022

159
