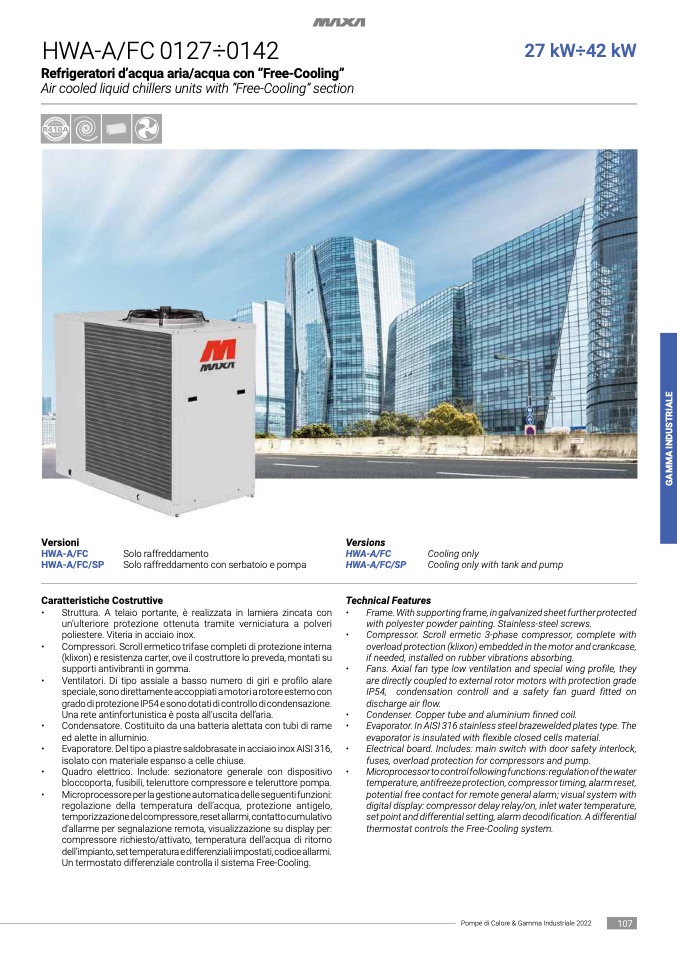

HWA-A/FC 0127÷0142

Refrigeratori d’acqua aria/acqua con “Free-Cooling”

Air cooled liquid chillers units with “Free-Cooling” section

27 kW÷42 kW

A

I

R

C

O

N

D

I

T

I

O

N

I

N

G

Versioni

HWA-A/FC

HWA-A/FC/SP

Solo raffreddamento

Solo raffreddamento con serbatoio e pompa

Versions

HWA-A/FC

HWA-A/FC/SP

Cooling only

Cooling only with tank and pump

Caratteristiche Costruttive

•

Struttura. A telaio portante, è realizzata in lamiera zincata con

un’ulteriore protezione ottenuta tramite verniciatura a polveri

poliestere. Viteria in acciaio inox.

•

Compressori. Scroll ermetico trifase completi di protezione interna

(klixon) e resistenza carter, ove il costruttore lo preveda, montati su

supporti antivibranti in gomma.

•

Ventilatori. Di tipo assiale a basso numero di giri e profilo alare

speciale, sono direttamente accoppiati a motori a rotore esterno con

grado di protezione IP54 e sono dotati di controllo di condensazione.

Una rete antinfortunistica è posta all’uscita dell’aria.

•

Condensatore. Costituito da una batteria alettata con tubi di rame

ed alette in alluminio.

•

Evaporatore. Del tipo a piastre saldobrasate in acciaio inox AISI 316,

isolato con materiale espanso a celle chiuse.

•

Quadro elettrico. Include: sezionatore generale con dispositivo

bloccoporta, fusibili, teleruttore compressore e teleruttore pompa.

•

Microprocessore per la gestione automatica delle seguenti funzioni:

regolazione della temperatura dell’acqua, protezione antigelo,

temporizzazione del compressore, reset allarmi, contatto cumulativo

d’allarme per segnalazione remota, visualizzazione su display per:

compressore richiesto/attivato, temperatura dell’acqua di ritorno

dell’impianto, set temperatura e differenziali impostati, codice allarmi.

Un termostato differenziale controlla il sistema Free-Cooling.

Technical Features

•

Frame. With supporting frame, in galvanized sheet further protected

with polyester powder painting. Stainless-steel screws.

•

Compressor. Scroll ermetic 3-phase compressor, complete with

overload protection (klixon) embedded in the motor and crankcase,

if needed, installed on rubber vibrations absorbing.

•

Fans. Axial fan type low ventilation and special wing profile, they

are directly coupled to external rotor motors with protection grade

IP54, condensation controll and a safety fan guard fitted on

discharge air flow.

•

Condenser. Copper tube and aluminium finned coil.

•

Evaporator. In AISI 316 stainless steel brazewelded plates type. The

evaporator is insulated with flexible closed cells material.

•

Electrical board. Includes: main switch with door safety interlock,

fuses, overload protection for compressors and pump.

•

Microprocessor to control following functions: regulation of the water

temperature, antifreeze protection, compressor timing, alarm reset,

potential free contact for remote general alarm; visual system with

digital display: compressor delay relay/on, inlet water temperature,

set point and differential setting, alarm decodification. A differential

thermostat controls the Free-Cooling system.
