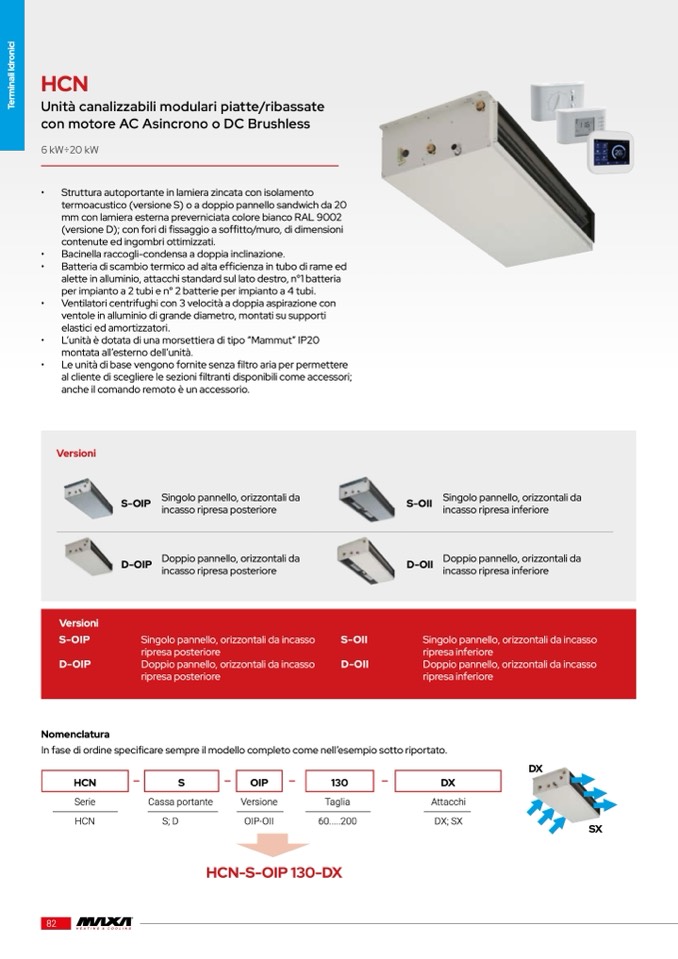

HCN

Unità canalizzabili modulari piatte/ribassate

con motore AC Asincrono o DC Brushless

6 kW÷20 kW

•

Struttura autoportante in lamiera zincata con isolamento

termoacustico (versione S) o a doppio pannello sandwich da 20

mm con lamiera esterna preverniciata colore bianco RAL 9002

(versione D); con fori di fissaggio a soffitto/muro, di dimensioni

contenute ed ingombri ottimizzati.

•

Bacinella raccogli-condensa a doppia inclinazione.

•

Batteria di scambio termico ad alta efficienza in tubo di rame ed

alette in alluminio, attacchi standard sul lato destro, n°1 batteria

per impianto a 2 tubi e n° 2 batterie per impianto a 4 tubi.

•

Ventilatori centrifughi con 3 velocità a doppia aspirazione con

ventole in alluminio di grande diametro, montati su supporti

elastici ed amortizzatori.

•

L’unità è dotata di una morsettiera di tipo “Mammut” IP20

montata all’esterno dell’unità.

•

Le unità di base vengono fornite senza filtro aria per permettere

al cliente di scegliere le sezioni filtranti disponibili come accessori;

anche il comando remoto è un accessorio.

Versioni

S-OIP

Singolo pannello, orizzontali da

incasso ripresa posteriore

D-OIP

Doppio pannello, orizzontali da

incasso ripresa posteriore

S-OII

Singolo pannello, orizzontali da

incasso ripresa inferiore

D-OII

Doppio pannello, orizzontali da

incasso ripresa inferiore

Versioni

S-OIP

Singolo pannello, orizzontali da incasso

ripresa posteriore

D-OIP

Doppio pannello, orizzontali da incasso

ripresa posteriore

S-OII

Singolo pannello, orizzontali da incasso

ripresa inferiore

D-OII

Doppio pannello, orizzontali da incasso

ripresa inferiore

Nomenclatura

In fase di ordine specificare sempre il modello completo come nell’esempio sotto riportato.

HCN

Serie

HCN

Cassa portante

Versione

Taglia

Attacchi

DX; SX

S

OIP

130

DX

DX

S; D

OIP-OII

60.....200

SX

82

HCN-S-OIP 130-DX
