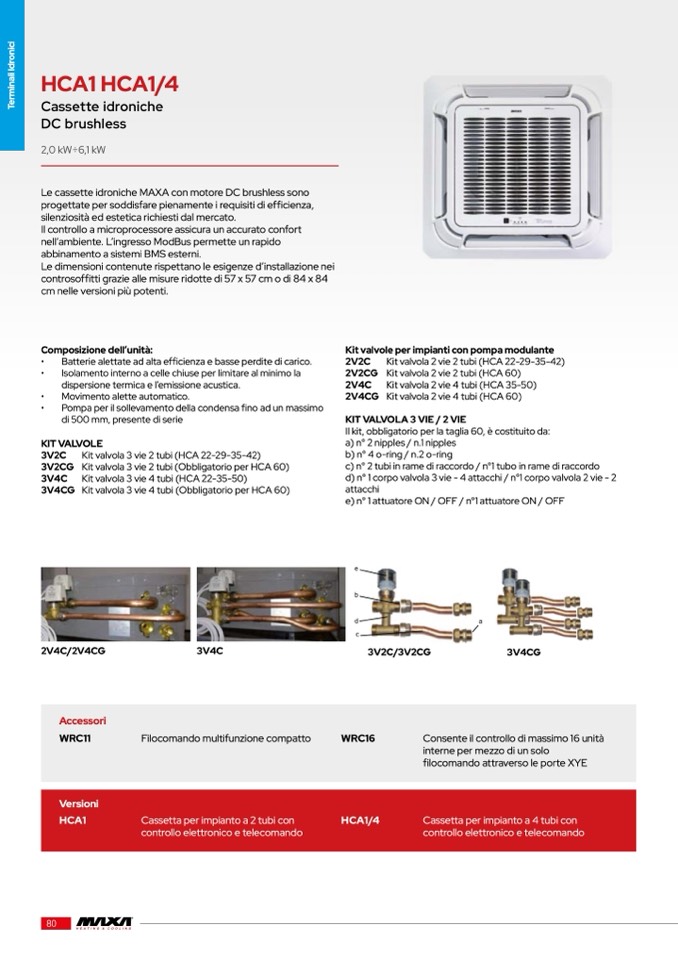

HCA1 HCA1/4
Cassette idroniche
DC brushless
2,0 kW÷6,1 kW
Le cassette idroniche MAXA con motore DC brushless sono
progettate per soddisfare pienamente i requisiti di efficienza,
silenziosità ed estetica richiesti dal mercato.
Il controllo a microprocessore assicura un accurato confort
nell’ambiente. L’ingresso ModBus permette un rapido
abbinamento a sistemi BMS esterni.
Le dimensioni contenute rispettano le esigenze d’installazione nei
controsoffitti grazie alle misure ridotte di 57 x 57 cm o di 84 x 84
cm nelle versioni più potenti.
Composizione dell’unità:
•
Batterie alettate ad alta efficienza e basse perdite di carico.
•
Isolamento interno a celle chiuse per limitare al minimo la
Kit valvole per impianti con pompa modulante
2V2C
Kit valvola 2 vie 2 tubi (HCA 22-29-35-42)
2V2CG Kit valvola 2 vie 2 tubi (HCA 60)
dispersione termica e l’emissione acustica.
•
Movimento alette automatico.
•
Pompa per il sollevamento della condensa
fino ad un massimo
di 500 mm, presente di serie
KIT VALVOLE
3V2C Kit valvola 3 vie 2 tubi (HCA 22-29-35-42)
3V2CG Kit valvola 3 vie 2 tubi (Obbligatorio per HCA 60)
3V4C Kit valvola 3 vie 4 tubi (HCA 22-35-50)
3V4CG Kit valvola 3 vie 4 tubi (Obbligatorio per HCA 60)
2V4C Kit valvola 2 vie 4 tubi (HCA 35-50)
2V4CG Kit valvola 2 vie 4 tubi (HCA 60)
KIT VALVOLA 3 VIE / 2 VIE
Il kit, obbligatorio per la taglia 60, è costituito da:
a) n° 2 nipples / n.1 nipples
b) n° 4 o-ring / n.2 o-ring
c) n° 2 tubi in rame di raccordo / n°1 tubo in rame di raccordo
d) n° 1 corpo valvola 3 vie - 4 attacchi / n°1 corpo valvola 2 vie - 2
attacchi
e) n° 1 attuatore ON / OFF / n°1 attuatore ON / OFF
2V4C/2V4CG
3V4C
e
b
d
a
c
3V2C/3V2CG
3V4CG
Accessori
WRC11
Filocomando multifunzione compatto
WRC16
Consente il controllo di massimo 16 unità
interne per mezzo di un solo
filocomando attraverso le porte XYE
Versioni
HCA1
Cassetta per impianto a 2 tubi con
HCA1/4
Cassetta per impianto a 4 tubi con
controllo elettronico e telecomando
controllo elettronico e telecomando
