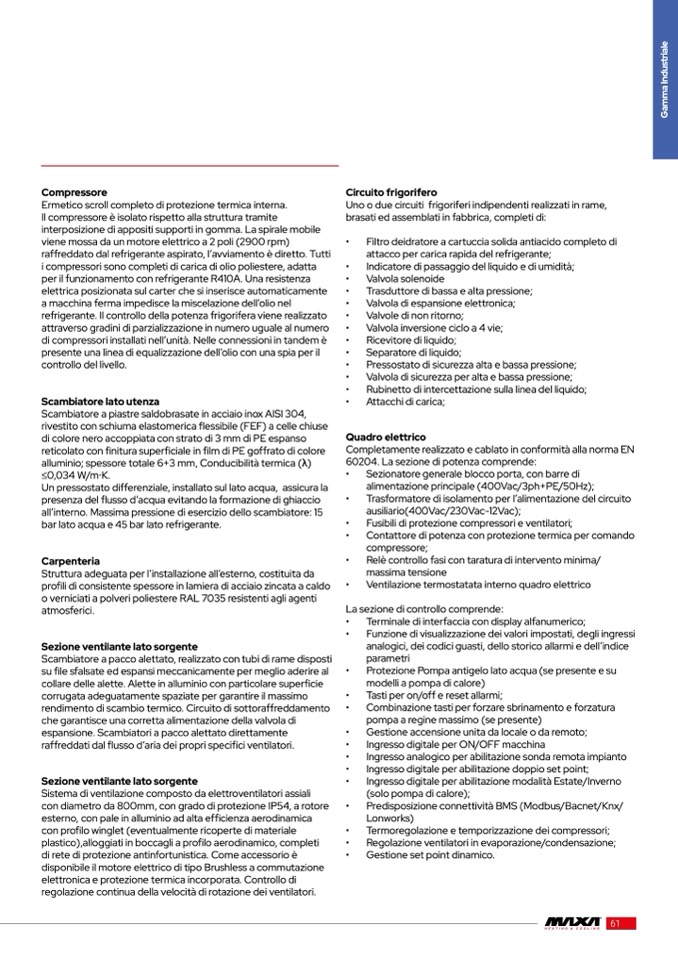

Compressore
Ermetico scroll completo di protezione termica interna.
Il compressore è isolato rispetto alla struttura tramite
interposizione di appositi supporti in gomma. La spirale mobile
viene mossa da un motore elettrico a 2 poli (2900 rpm)
raffreddato dal refrigerante aspirato, l’avviamento è diretto. Tutti
i compressori sono completi di carica di olio poliestere, adatta
per il funzionamento con refrigerante R410A. Una resistenza
elettrica posizionata sul carter che si inserisce automaticamente
a macchina ferma impedisce la miscelazione dell’olio nel
refrigerante. Il controllo della potenza frigorifera viene realizzato
attraverso gradini di parzializzazione in numero uguale al numero
di compressori installati nell’unità. Nelle connessioni in tandem è
presente una linea di equalizzazione dell’olio con una spia per il
controllo del livello.
Scambiatore lato utenza
Scambiatore a piastre saldobrasate in acciaio inox AISI 304,
rivestito con schiuma elastomerica flessibile (FEF) a celle chiuse
di colore nero accoppiata con strato di 3 mm di PE espanso
reticolato con finitura superficiale in film di PE goffrato di colore
alluminio; spessore totale 6+3 mm, Conducibilità termica (λ)
≤0,034 W/m∙K.
Un pressostato differenziale, installato sul lato acqua, assicura la
presenza del flusso d’acqua evitando la formazione di ghiaccio
all’interno. Massima pressione di esercizio dello scambiatore: 15
bar lato acqua e 45 bar lato refrigerante.
Carpenteria
Struttura adeguata per l’installazione all’esterno, costituita da
profili di consistente spessore in lamiera di acciaio zincata a caldo
o verniciati a polveri poliestere RAL 7035 resistenti agli agenti
atmosferici.
Sezione ventilante lato sorgente
Scambiatore a pacco alettato, realizzato con tubi di rame disposti
su file sfalsate ed espansi meccanicamente per meglio aderire al
collare delle alette. Alette in alluminio con particolare superficie
corrugata adeguatamente spaziate per garantire il massimo
rendimento di scambio termico. Circuito di sottoraffreddamento
che garantisce una corretta alimentazione della valvola di
espansione. Scambiatori a pacco alettato direttamente
raffreddati dal flusso d’aria dei propri specifici ventilatori.
Sezione ventilante lato sorgente
Sistema di ventilazione composto da elettroventilatori assiali
con diametro da 800mm, con grado di protezione IP54, a rotore
esterno, con pale in alluminio ad alta efficienza aerodinamica
con profilo winglet (eventualmente ricoperte di materiale
plastico),alloggiati in boccagli a profilo aerodinamico, completi
di rete di protezione antinfortunistica. Come accessorio è
disponibile il motore elettrico di tipo Brushless a commutazione
elettronica e protezione termica incorporata. Controllo di
regolazione continua della velocità di rotazione dei ventilatori.
Circuito frigorifero
Uno o due circuiti frigoriferi indipendenti realizzati in rame,
brasati ed assemblati in fabbrica, completi di:
•
Filtro deidratore a cartuccia solida antiacido completo di
attacco per carica rapida del refrigerante;
•
Indicatore di passaggio del liquido e di umidità;
•
Valvola solenoide
•
Trasduttore di bassa e alta pressione;
•
Valvola di espansione elettronica;
•
Valvole di non ritorno;
•
Valvola inversione ciclo a 4 vie;
•
Ricevitore di liquido;
•
Separatore di liquido;
•
Pressostato di sicurezza alta e bassa pressione;
•
Valvola di sicurezza per alta e bassa pressione;
•
Rubinetto di intercettazione sulla linea del liquido;
•
Attacchi di carica;
Quadro elettrico
Completamente realizzato e cablato in conformità alla norma EN
60204. La sezione di potenza comprende:
•
Sezionatore generale blocco porta, con barre di
alimentazione principale (400Vac/3ph+PE/50Hz);
•
Trasformatore di isolamento per l’alimentazione del circuito
ausiliario(400Vac/230Vac-12Vac);
•
Fusibili di protezione compressori e ventilatori;
•
Contattore di potenza con protezione termica per comando
compressore;
•
Relè controllo fasi con taratura di intervento minima/
massima tensione
•
Ventilazione termostatata interno quadro elettrico
La sezione di controllo comprende:
•
Terminale di interfaccia con display alfanumerico;
•
Funzione di visualizzazione dei valori impostati, degli ingressi
analogici, dei codici guasti, dello storico allarmi e dell’indice
parametri
•
Protezione Pompa antigelo lato acqua (se presente e su
modelli a pompa di calore)
•
Tasti per on/off e reset allarmi;
•
Combinazione tasti per forzare sbrinamento e forzatura
pompa a regine massimo (se presente)
•
Gestione accensione unita da locale o da remoto;
•
Ingresso digitale per ON/OFF macchina
•
Ingresso analogico per abilitazione sonda remota impianto
•
Ingresso digitale per abilitazione doppio set point;
•
Ingresso digitale per abilitazione modalità Estate/Inverno
(solo pompa di calore);
•
Predisposizione connettività BMS (Modbus/Bacnet/Knx/
Lonworks)
•
Termoregolazione e temporizzazione dei compressori;
•
Regolazione ventilatori in evaporazione/condensazione;
•
Gestione set point dinamico.
