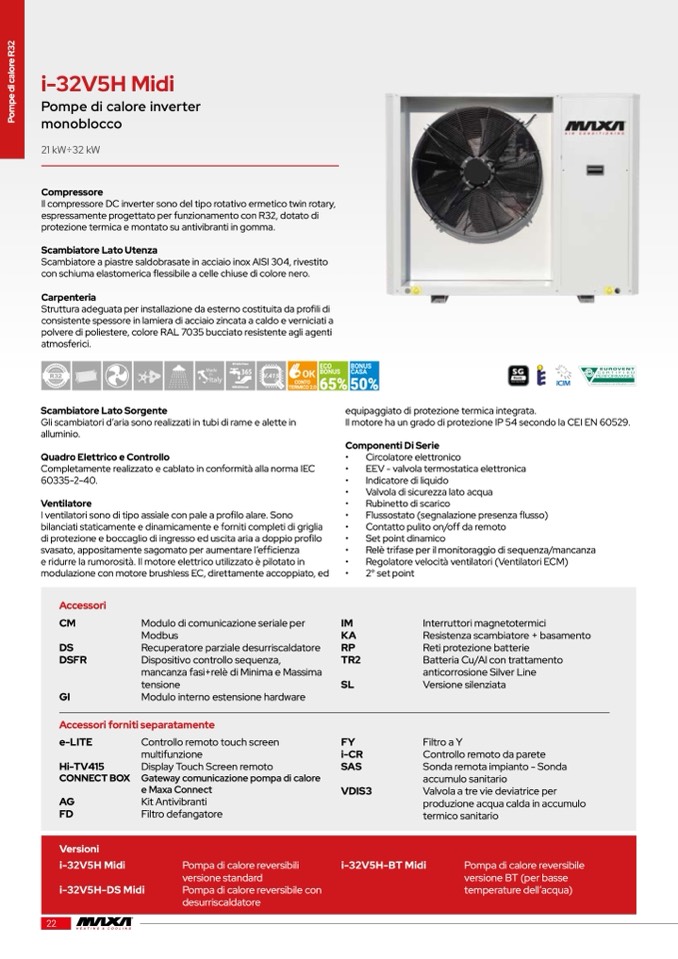

i-32V5H Midi

Pompe di calore inverter

monoblocco

21 kW÷32 kW

Compressore

Il compressore DC inverter sono del tipo rotativo ermetico twin rotary,

espressamente progettato per funzionamento con R32, dotato di

protezione termica e montato su antivibranti in gomma.

Scambiatore Lato Utenza

Scambiatore a piastre saldobrasate in acciaio inox AISI 304, rivestito

con schiuma elastomerica flessibile a celle chiuse di colore nero.

Carpenteria

Struttura adeguata per installazione da esterno costituita da profili di

consistente spessore in lamiera di acciaio zincata a caldo e verniciati a

polvere di poliestere, colore RAL 7035 bucciato resistente agli agenti

atmosferici.

ACS tutto l’anno

ECO

BONUS

BONUS CASA

Scambiatore Lato Sorgente

Gli scambiatori d’aria sono realizzati in tubi di rame e alette in

alluminio.

Quadro Elettrico e Controllo

Completamente realizzato e cablato in conformità alla norma IEC

60335-2-40.

Ventilatore

I ventilatori sono di tipo assiale con pale a profilo alare. Sono

bilanciati staticamente e dinamicamente e forniti completi di griglia

di protezione e boccaglio di ingresso ed uscita aria a doppio profilo

svasato, appositamente sagomato per aumentare l’efficienza

e ridurre la rumorosità. Il motore elettrico utilizzato è pilotato in

modulazione con motore brushless EC, direttamente accoppiato, ed

CH-ET-0234

equipaggiato di protezione termica integrata.

Il motore ha un grado di protezione IP 54 secondo la CEI EN 60529.

Componenti Di Serie

•

Circolatore elettronico

•

EEV - valvola termostatica elettronica

•

Indicatore di liquido

•

Valvola di sicurezza lato acqua

•

Rubinetto di scarico

•

Flussostato (segnalazione presenza flusso)

•

Contatto pulito on/off da remoto

•

Set point dinamico

•

Relè trifase per il monitoraggio di sequenza/mancanza

•

Regolatore velocità ventilatori (Ventilatori ECM)

•

2° set point

DHW all the year

TERMICO 2.0

CONTO

65% 50%

Accessori

CM

Modulo di comunicazione seriale per

IM

Modbus

KA

DS

Recuperatore parziale desurriscaldatore

RP

DSFR

Dispositivo controllo sequenza,

TR2

mancanza fasi+relè di Minima e Massima

tensione

SL

GI

Modulo interno estensione hardware

Accessori forniti separatamente

Interruttori magnetotermici

Resistenza scambiatore + basamento

Reti protezione batterie

Batteria Cu/Al con trattamento

anticorrosione Silver Line

Versione silenziata

Filtro a Y

Controllo remoto da parete

Sonda remota impianto - Sonda

accumulo sanitario

e-LITE

Hi-TV415

CONNECT BOX

AG

FD

Controllo remoto touch screen

FY

multifunzione

i-CR

Display Touch Screen remoto

SAS

Gateway comunicazione pompa di calore

e Maxa Connect

Kit Antivibranti

Filtro defangatore

VDIS3

Valvola a tre vie deviatrice per

produzione acqua calda in accumulo

termico sanitario

Versioni

i-32V5H Midi

Pompa di calore reversibili

versione standard

i-32V5H-DS Midi

Pompa di calore reversibile con

desurriscaldatore

i-32V5H-BT Midi

Pompa di calore reversibile

versione BT (per basse

temperature dell’acqua)

22
