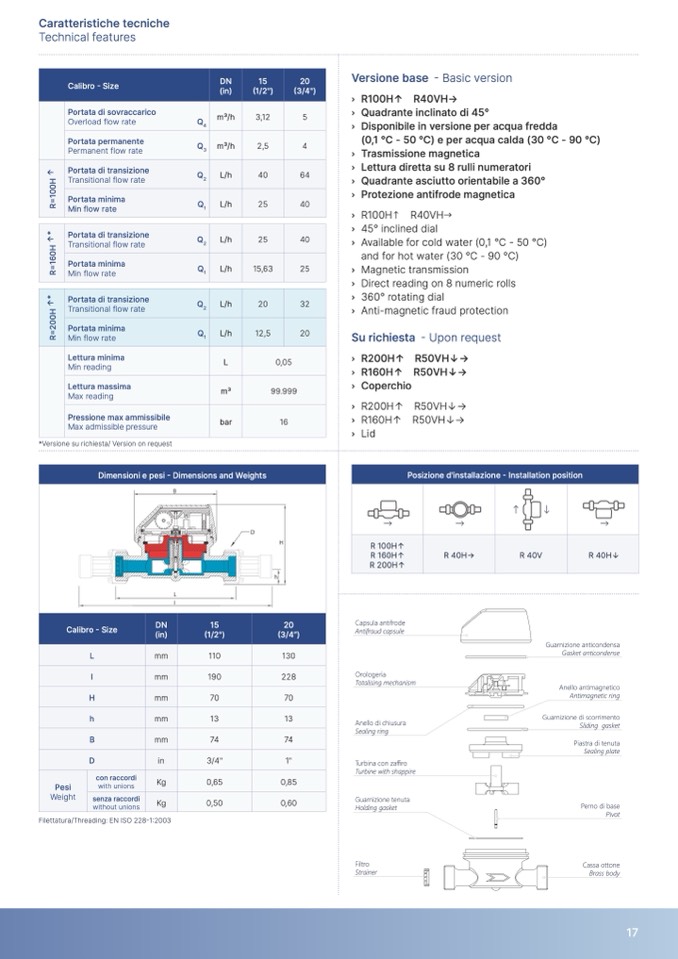

Caratteristiche tecniche
Technical features
Calibro - Size
Portata di sovraccarico
Overload flow rate
Q
4
Portata permanente
Q
Permanent flow rate
3
DN
15
20
(in)
(1/2")
(3/4")
Versione base - Basic version
› R100H↑ R40VH→
› Quadrante inclinato di 45°
› Disponibile in versione per acqua fredda
(0,1 °C - 50 °C) e per acqua calda (30 °C - 90 °C)
› Trasmissione magnetica
› Lettura diretta su 8 rulli numeratori
› Quadrante asciutto orientabile a 360°
› Protezione antifrode magnetica
↑
Portata di transizione
Transitional flow rate
H
0
1
=
R
Portata minima
Min flow rate
*
Portata di transizione
↑
Transitional flow rate
H
0
6
1
Portata minima
=
R
Min flow rate
Q
2
Q
1
Q
2
Q
1
m3/h
3,12
m3/h
2,5
L/h
40
L/h
25
L/h
25
L/h
15,63
L/h
20
L/h
12,5
L
0,05
m3
99.999
bar
16
5
4
64
40
40
25
32
20
› R100H↑ R40VH→
› 45° inclined dial
› Available for cold water (0,1 °C - 50 °C)
and for hot water (30 °C - 90 °C)
› Magnetic transmission
› Direct reading on 8 numeric rolls
› 360° rotating dial
› Anti-magnetic fraud protection
Su richiesta - Upon request
› R200H↑ R50VH↓→
› R160H↑ R50VH↓→
› Coperchio
› R200H↑ R50VH↓→
› R160H↑ R50VH↓→
› Lid
*
↑
Portata di transizione
Transitional flow rate
Q
2
H
0
2
=
Portata minima
R
Min flow rate
Q
1
Lettura minima
Min reading
Lettura massima
Max reading
Pressione max ammissibile
Max admissible pressure
*Versione su richiesta/ Version on request
Calibro - Size
L
I
H
h
B
D
DN
(in)
15
20
(1/2")
(3/4”)
Dimensioni e pesi - Dimensions and Weights
Posizione d'installazione - Installation position
con raccordi
with unions
mm
110
130
mm
190
228
mm
70
70
mm
13
13
mm
74
74
in
3/4"
1"
Kg
0,65
0,85
Pesi
Weight
Filettatura/Threading: EN ISO 228-1:2003
senza raccordi
Kg
0,50
0,60
without unions
R 100H↑
R 160H↑
R 200H↑
Capsula antifrode
Antifraud capsule
Orologeria
Totalising mechanism
Anello di chiusura
Sealing ring
Turbina con zaffiro
Turbine with shappire
Guarnizione tenuta
Holding gasket
Filtro
Strainer
R 40H→
R 40V
R 40H↓
Guarnizione anticondensa
Gasket anticondense
Anello antimagnetico
Antimagnetic ring
Guarnizione di scorrimento
Sliding gasket
Piastra di tenuta
Sealing plate
Perno di base
Pivot
Cassa ottone
Brass body
