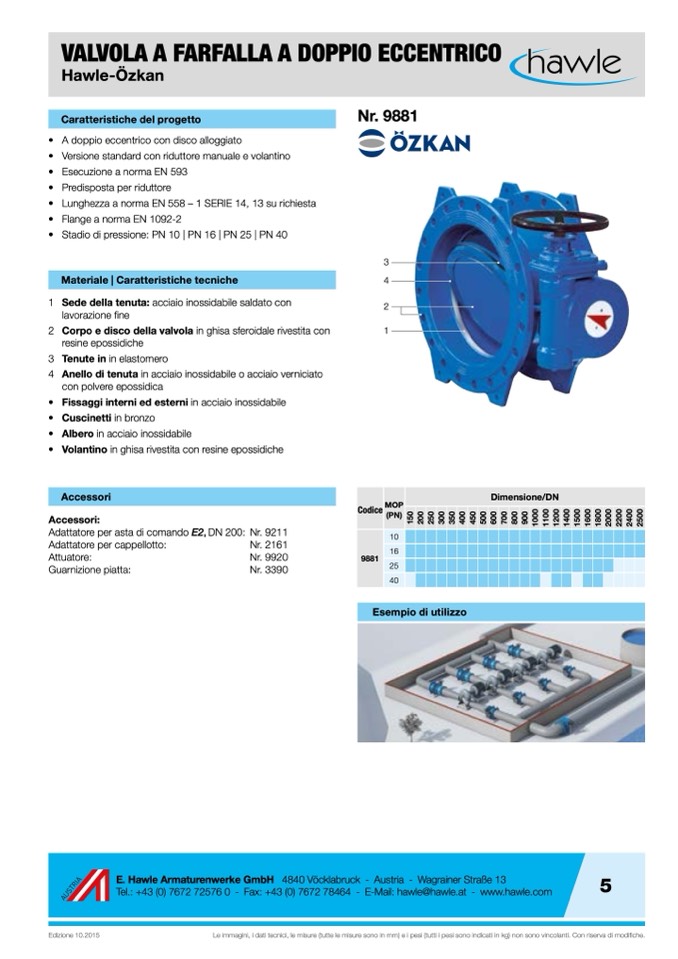

VALVOLA A FARFALLA A DOPPIO ECCENTRICO
Hawle-Özkan
Caratteristiche del progetto
• A doppio eccentrico con disco alloggiato
• Versione standard con riduttore manuale e volantino
• Esecuzione a norma EN 593
• Predisposta per riduttore
• Lunghezza a norma EN 558 – 1 SERIE 14, 13 su richiesta
• Flange a norma EN 1092-2
• Stadio di pressione: PN 10 | PN 16 | PN 25 | PN 40
Nr. 9881
3
Materiale | Caratteristiche tecniche
4
1 Sede della tenuta: acciaio inossidabile saldato con
lavorazione fine
2
2 Corpo e disco della valvola in ghisa sferoidale rivestita con
1
resine epossidiche
3 Tenute in in elastomero
4 Anello di tenuta in acciaio inossidabile o acciaio verniciato
con polvere epossidica
• Fissaggi interni ed esterni in acciaio inossidabile
• Cuscinetti in bronzo
• Albero in acciaio inossidabile
• Volantino in ghisa rivestita con resine epossidiche
Accessori
Accessori:
Adattatore per asta di comando E2, DN 200: Nr. 9211
Codice
9881
MOP
(PN)
10
16
25
40
Dimensione/DN
Adattatore per cappellotto:
Attuatore:
Guarnizione piatta:
Nr. 2161
Nr. 9920
Nr. 3390
Esempio di utilizzo
