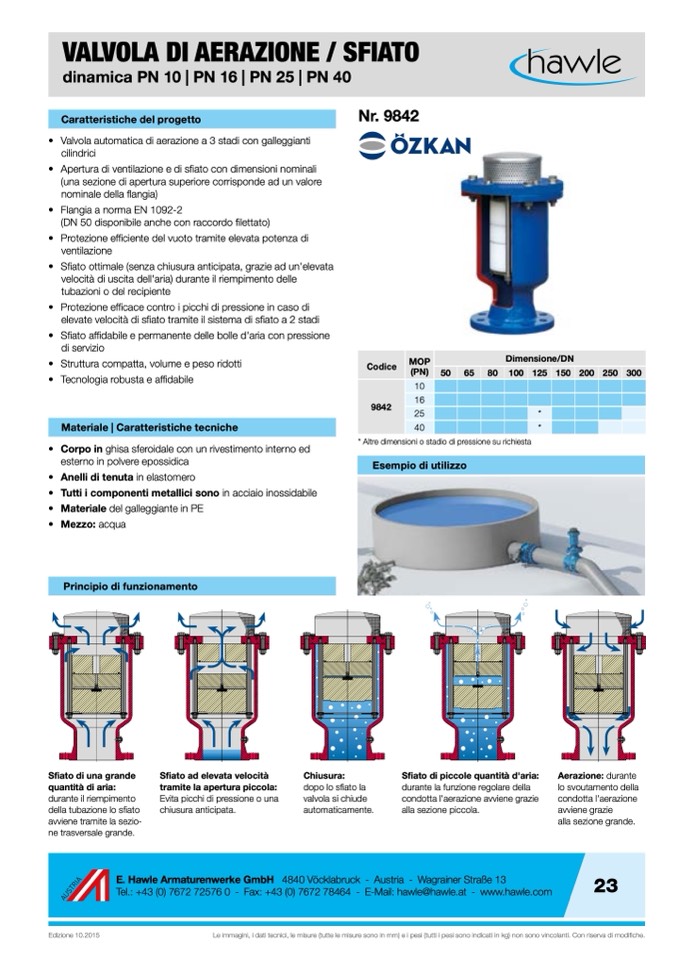

VALVOLA DI AERAZIONE / SFIATO
dinamica PN 10 | PN 16 | PN 25 | PN 40
Caratteristiche del progetto
• Valvola automatica di aerazione a 3 stadi con galleggianti
cilindrici
• Apertura di ventilazione e di sfiato con dimensioni nominali
(una sezione di apertura superiore corrisponde ad un valore
nominale della flangia)
• Flangia a norma EN 1092-2
(DN 50 disponibile anche con raccordo filettato)
• Protezione efficiente del vuoto tramite elevata potenza di
ventilazione
Nr. 9842
MOP
Dimensione/DN
(PN) 50 65 80 100 125 150 200 250 300
• Sfiato ottimale (senza chiusura anticipata, grazie ad un'elevata
velocità di uscita dell'aria) durante il riempimento delle
tubazioni o del recipiente
• Protezione efficace contro i picchi di pressione in caso di
elevate velocità di sfiato tramite il sistema di sfiato a 2 stadi
• Sfiato affidabile e permanente delle bolle d'aria con pressione
di servizio
• Struttura compatta, volume e peso ridotti
• Tecnologia robusta e affidabile
Materiale | Caratteristiche tecniche
• Corpo in ghisa sferoidale con un rivestimento interno ed
esterno in polvere epossidica
• Anelli di tenuta in elastomero
• Tutti i componenti metallici sono in acciaio inossidabile
• Materiale del galleggiante in PE
• Mezzo: acqua
Codice
9842
10
16
25
*
40
*
Principio di funzionamento
Sfiato di una grande
quantità di aria:
durante il riempimento
della tubazione lo sfiato
avviene tramite la sezio-
ne trasversale grande.
Sfiato ad elevata velocità
tramite la apertura piccola:
Evita picchi di pressione o una
chiusura anticipata.
Chiusura:
dopo lo sfiato la
valvola si chiude
automaticamente.
Sfiato di piccole quantità d'aria:
durante la funzione regolare della
condotta l'aerazione avviene grazie
alla sezione piccola.
Aerazione: durante
lo svoutamento della
condotta l'aerazione
avviene grazie
alla sezione grande.
23
E. Hawle Armaturenwerke GmbH
4840 Vöcklabruck - Austria - Wagrainer Straße 13
Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com
Edizione 10.2015
Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
* Altre dimensioni o stadio di pressione su richiesta
Esempio di utilizzo
