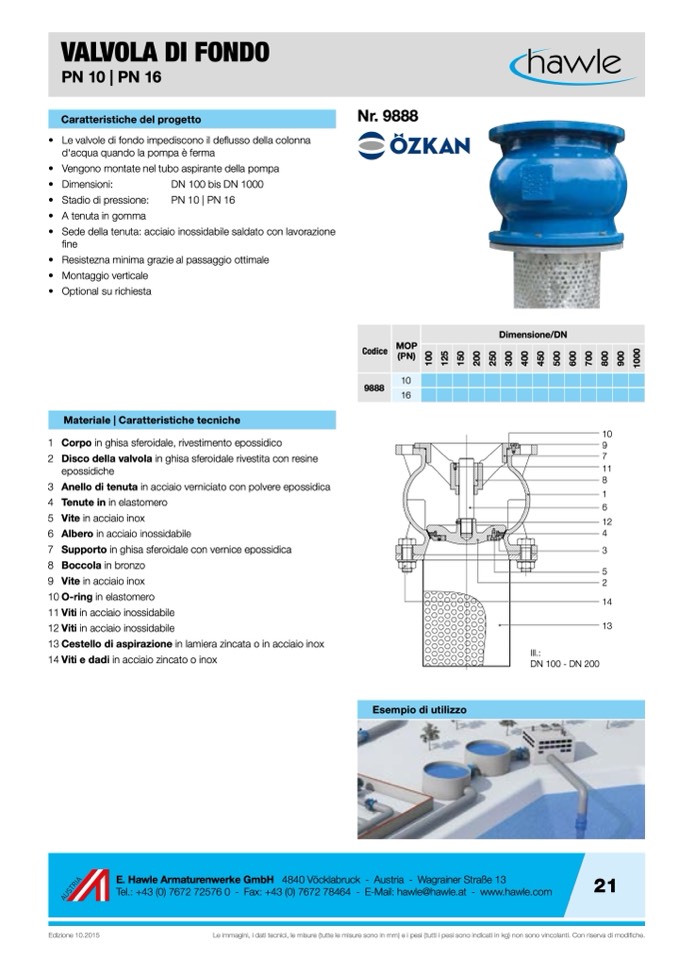

VALVOLA DI FONDO

PN 10 | PN 16

Caratteristiche del progetto

• Le valvole di fondo impediscono il deflusso della colonna

d‘acqua quando la pompa è ferma

• Vengono montate nel tubo aspirante della pompa

• Dimensioni:

DN 100 bis DN 1000

• Stadio di pressione:

PN 10 | PN 16

• A tenuta in gomma

Nr. 9888

• Sede della tenuta: acciaio inossidabile saldato con lavorazione

fine

• Resistezna minima grazie al passaggio ottimale

• Montaggio verticale

• Optional su richiesta

Materiale | Caratteristiche tecniche

1 Corpo in ghisa sferoidale, rivestimento epossidico

2 Disco della valvola in ghisa sferoidale rivestita con resine

epossidiche

3 Anello di tenuta in acciaio verniciato con polvere epossidica

4 Tenute in in elastomero

5 Vite in acciaio inox

6 Albero in acciaio inossidabile

7 Supporto in ghisa sferoidale con vernice epossidica

8 Boccola in bronzo

9 Vite in acciaio inox

10 O-ring in elastomero

11 Viti in acciaio inossidabile

12 Viti in acciaio inossidabile

13 Cestello di aspirazione in lamiera zincata o in acciaio inox

14 Viti e dadi in acciaio zincato o inox

Dimensione/DN

Edizione 10.2015

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

E. Hawle Armaturenwerke GmbH

4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

21

Codice

MOP

(PN)

10

16

1

0

0

1

2

5

1

5

0

2

0

0

2

5

0

3

0

0

4

0

0

4

5

0

5

0

0

6

0

0

7

0

0

8

0

0

9

0

0

1

0

0

0

9888

Esempio di utilizzo

Ill.:

DN 100 - DN 200

10

9

7

11

8

1

6

12

4

3

5

2

14

13
