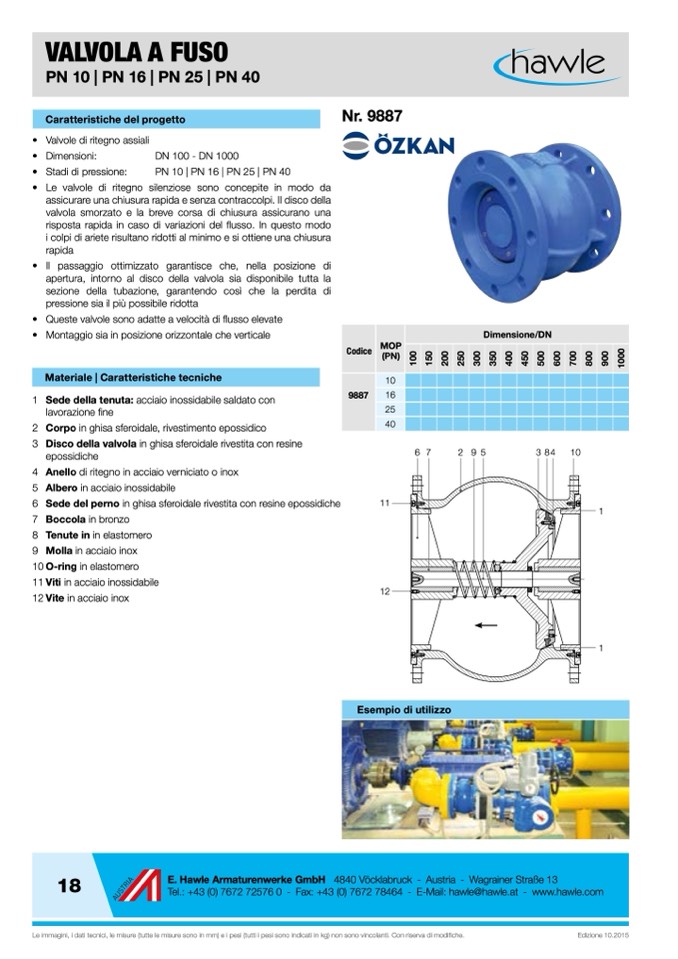

VALVOLA A FUSO
PN 10 | PN 16 | PN 25 | PN 40
Caratteristiche del progetto
• Valvole di ritegno assiali
• Dimensioni:
DN 100 - DN 1000
• Stadi di pressione:
PN 10 | PN 16 | PN 25 | PN 40
Nr. 9887
• Le valvole di ritegno silenziose sono concepite in modo da
assicurare una chiusura rapida e senza contraccolpi. Il disco della
valvola smorzato e la breve corsa di chiusura assicurano una
risposta rapida in caso di variazioni del flusso. In questo modo
i colpi di ariete risultano ridotti al minimo e si ottiene una chiusura
rapida
• Il passaggio ottimizzato garantisce che, nella posizione di
apertura, intorno al disco della valvola sia disponibile tutta la
sezione della tubazione, garantendo così che la perdita di
pressione sia il più possibile ridotta
• Queste valvole sono adatte a velocità di flusso elevate
• Montaggio sia in posizione orizzontale che verticale
Materiale | Caratteristiche tecniche
1 Sede della tenuta: acciaio inossidabile saldato con
lavorazione fine
2 Corpo in ghisa sferoidale, rivestimento epossidico
3 Disco della valvola in ghisa sferoidale rivestita con resine
epossidiche
Dimensione/DN
1
0
0
1
5
0
2
0
0
2
5
0
3
0
0
3
5
0
4
0
0
4
5
0
5
0
0
6
0
0
7
0
0
8
0
0
9
0
0
1
0
0
0
4 Anello di ritegno in acciaio verniciato o inox
5 Albero in acciaio inossidabile
6 Sede del perno in ghisa sferoidale rivestita con resine epossidiche
7 Boccola in bronzo
8 Tenute in in elastomero
9 Molla in acciaio inox
10 O-ring in elastomero
11 Viti in acciaio inossidabile
12 Vite in acciaio inox
6
7
295
38
4
10
1
1
18
4840 Vöcklabruck - Austria - Wagrainer Straße 13
Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com
E. Hawle Armaturenwerke GmbH
Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modi
fiche.
Edizione 10.2015
Codice
MOP
(PN)
10
9887
16
25
40
11
12
Esempio di utilizzo
