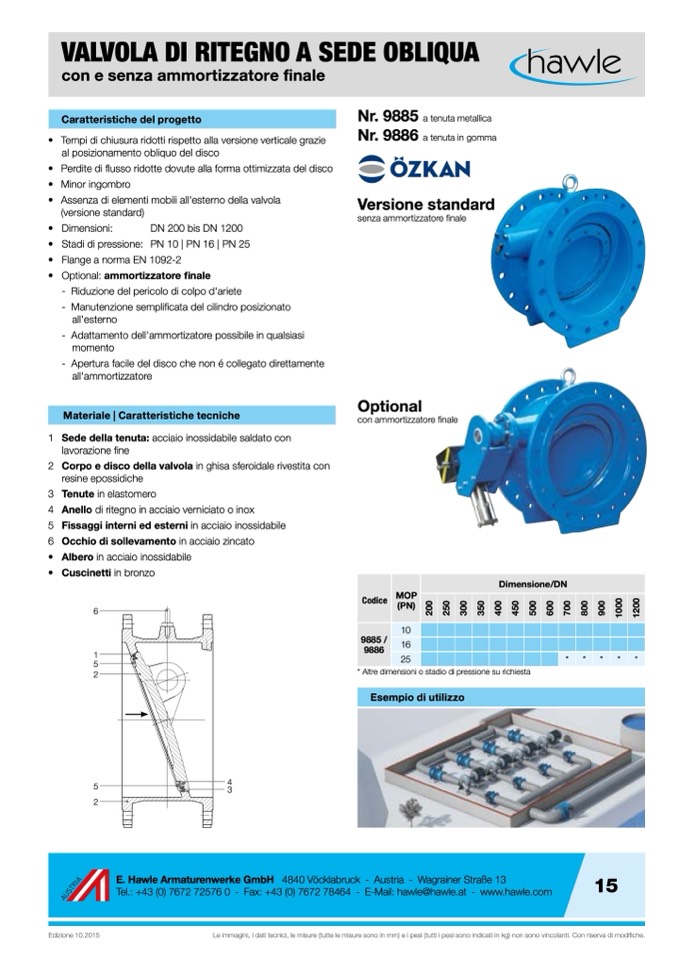

VALVOLA DI RITEGNO A SEDE OBLIQUA

con e senza ammortizzatore finale

Caratteristiche del progetto

• Tempi di chiusura ridotti rispetto alla versione verticale grazie

al posizionamento obliquo del disco

• Perdite di flusso ridotte dovute alla forma ottimizzata del disco

Nr. 9885

a tenuta metallica

Nr. 9886

a tenuta in gomma

Versione standard

senza ammortizzatore finale

• Minor ingombro

• Assenza di elementi mobili all'esterno della valvola

(versione standard)

• Dimensioni:

DN 200 bis DN 1200

• Stadi di pressione: PN 10 | PN 16 | PN 25

• Flange a norma EN 1092-2

• Optional: ammortizzatore finale

- Riduzione del pericolo di colpo d'ariete

- Manutenzione semplificata del cilindro posizionato

all'esterno

- Adattamento dell'ammortizatore possibile in qualsiasi

momento

- Apertura facile del disco che non é collegato direttamente

all'ammortizzatore

Materiale | Caratteristiche tecniche

1 Sede della tenuta: acciaio inossidabile saldato con

lavorazione fine

2 Corpo e disco della valvola in ghisa sferoidale rivestita con

resine epossidiche

3 Tenute in elastomero

4 Anello di ritegno in acciaio verniciato o inox

5 Fissaggi interni ed esterni in acciaio inossidabile

6 Occhio di sollevamento in acciaio zincato

• Albero in acciaio inossidabile

• Cuscinetti in bronzo

Optional

con ammortizzatore finale

Codice

MOP

(PN)

Dimensione/DN

9885 /

9886

10

16

25

*

*

*

*

*

6

1

5

2

5

2

* Altre dimensioni o stadio di pressione su richiesta

Esempio di utilizzo

4

3

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

15

Edizione 10.2015

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
