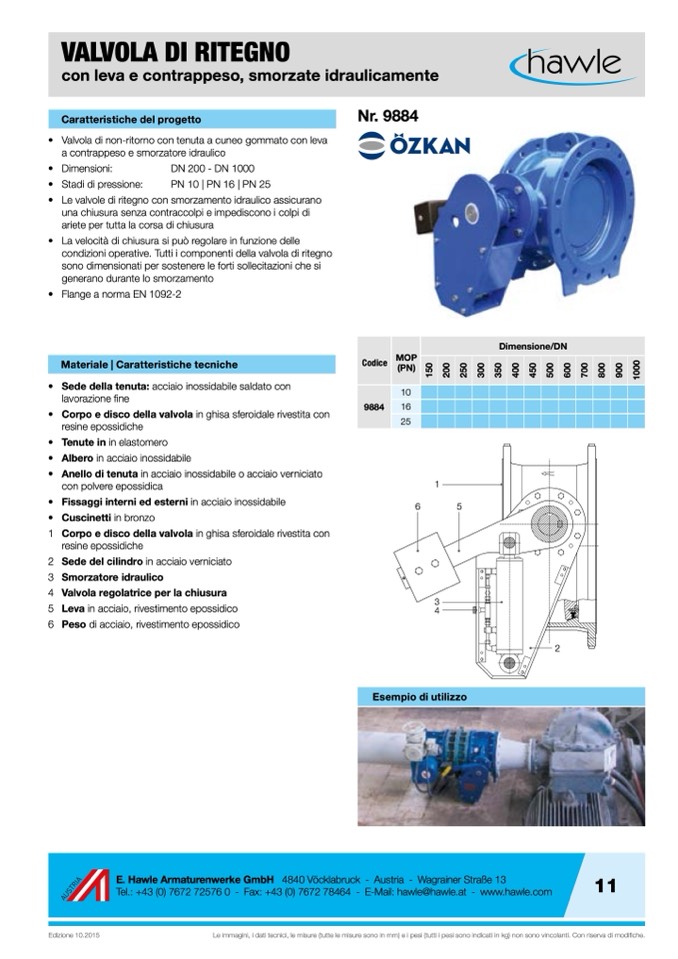

VALVOLA DI RITEGNO

con leva e contrappeso, smorzate idraulicamente

Caratteristiche del progetto

• Valvola di non-ritorno con tenuta a cuneo gommato con leva

a contrappeso e smorzatore idraulico

• Dimensioni:

DN 200 - DN 1000

• Stadi di pressione:

PN 10 | PN 16 | PN 25

• Le valvole di ritegno con smorzamento idraulico assicurano

una chiusura senza contraccolpi e impediscono i colpi di

ariete per tutta la corsa di chiusura

Nr. 9884

• La velocità di chiusura si può regolare in funzione delle

condizioni operative. Tutti i componenti della valvola di ritegno

sono dimensionati per sostenere le forti sollecitazioni che si

generano durante lo smorzamento

• Flange a norma EN 1092-2

Materiale | Caratteristiche tecniche

• Sede della tenuta: acciaio inossidabile saldato con

lavorazione fine

• Corpo e disco della valvola in ghisa sferoidale rivestita con

resine epossidiche

• Tenute in in elastomero

• Albero in acciaio inossidabile

• Anello di tenuta in acciaio inossidabile o acciaio verniciato

con polvere epossidica

• Fissaggi interni ed esterni in acciaio inossidabile

• Cuscinetti in bronzo

1 Corpo e disco della valvola in ghisa sferoidale rivestita con

resine epossidiche

2 Sede del cilindro in acciaio verniciato

3 Smorzatore idraulico

4 Valvola regolatrice per la chiusura

5 Leva in acciaio, rivestimento epossidico

6 Peso di acciaio, rivestimento epossidico

Dimensione/DN

1

5

0

2

0

0

2

5

0

3

0

0

3

5

0

4

0

0

4

5

0

5

0

0

6

0

0

7

0

0

8

0

0

9

0

0

1

0

0

0

Edizione 10.2015

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

E. Hawle Armaturenwerke GmbH

4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

11

Codice

MOP

(PN)

10

9884

16

25

1

6

5

3

4

Esempio di utilizzo

2
