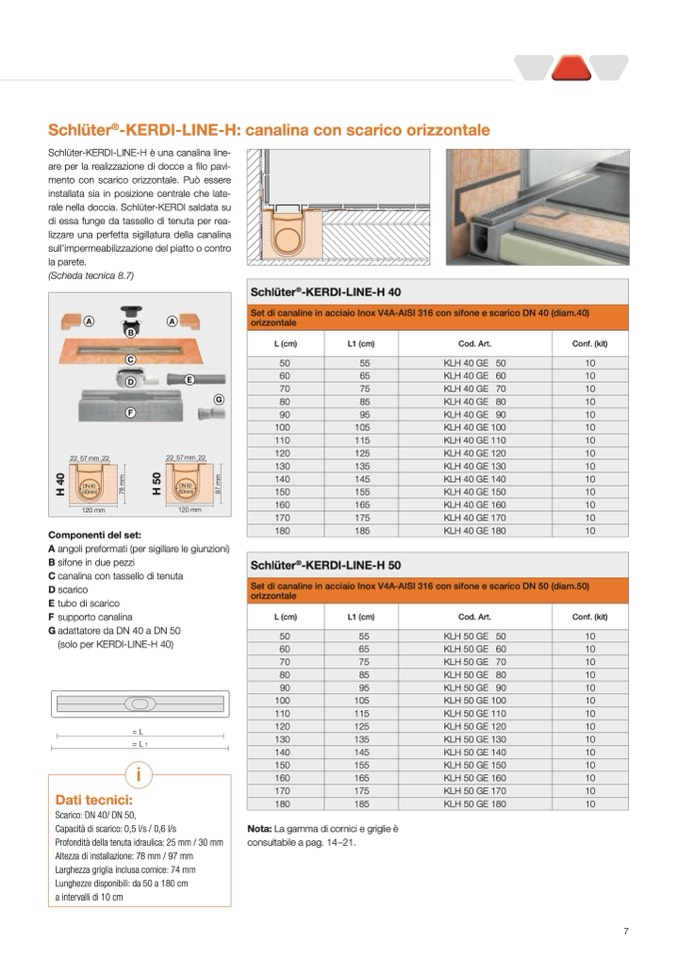

Schlüter
®
-KERDI-LINE-H: canalina con scarico orizzontale
Schlüter-KERDI-LINE-H è una canalina line-
are per la realizzazione di docce a filo pavi-
mento con scarico orizzontale. Può essere
installata sia in posizione centrale che late-
rale nella doccia. Schlüter-KERDI saldata su
di essa funge da tassello di tenuta per rea-
lizzare una perfetta sigillatura della canalina
sull’impermeabilizzazione del piatto o contro
la parete.
(Scheda tecnica 8.7)
A
A
B
C
D
F
Schlüter
®
-KERDI-LINE-H 40
Set di canaline in acciaio Inox V4A-AISI 316 con sifone e scarico DN 40 (diam.40)
orizzontale
22 57mm 22
DN 40
(40mm)
120 mm
E
G
22 57mm 22
DN 50
(50mm)
120 mm
L (cm)
50
60
70
80
90
100
110
120
130
140
150
160
170
180
L1 (cm)
55
65
75
85
95
105
115
125
135
145
155
165
175
185
Cod. Art.
KLH 40 GE 50
KLH 40 GE 60
KLH 40 GE 70
KLH 40 GE 80
KLH 40 GE 90
KLH 40 GE 100
KLH 40 GE 110
KLH 40 GE 120
KLH 40 GE 130
KLH 40 GE 140
KLH 40 GE 150
KLH 40 GE 160
KLH 40 GE 170
KLH 40 GE 180
Conf. (kit)
10
10
10
10
10
10
10
10
10
10
10
10
10
10
H
4
0
7
8
m
m
H
5
0
9
7
m
m
Componenti del set:
A angoli preformati (per sigillare le giunzioni)
B sifone in due pezzi
C canalina con tassello di tenuta
D scarico
E tubo di scarico
F supporto canalina
G adattatore da DN 40 a DN 50
(solo per KERDI-LINE-H 40)
=L
=L 1
i
Dati tecnici:
Scarico: DN 40/ DN 50,
Capacità di scarico: 0,5 l/s / 0,6 l/s
Profondità della tenuta idraulica: 25 mm / 30 mm
Altezza di installazione: 78 mm / 97 mm
Larghezza griglia inclusa cornice: 74 mm
Lunghezze disponibili: da 50 a 180 cm
a intervalli di 10 cm
Schlüter
®
-KERDI-LINE-H 50
Set di canaline in acciaio Inox V4A-AISI 316 con sifone e scarico DN 50 (diam.50)
orizzontale
L (cm)
50
60
70
80
90
100
110
120
130
140
150
160
170
180
L1 (cm)
55
65
75
85
95
105
115
125
135
145
155
165
175
185
Cod. Art.
Conf. (kit)
10
10
10
10
10
10
10
10
10
10
10
10
10
10
Nota: La gamma di cornici e griglie è
consultabile a pag. 14 –21.
KLH 50 GE
KLH 50 GE
KLH 50 GE
KLH 50 GE
KLH 50 GE
KLH 50 GE 100
KLH 50 GE 110
KLH 50 GE 120
KLH 50 GE 130
KLH 50 GE 140
KLH 50 GE 150
KLH 50 GE 160
KLH 50 GE 170
KLH 50 GE 180
50
60
70
80
90
