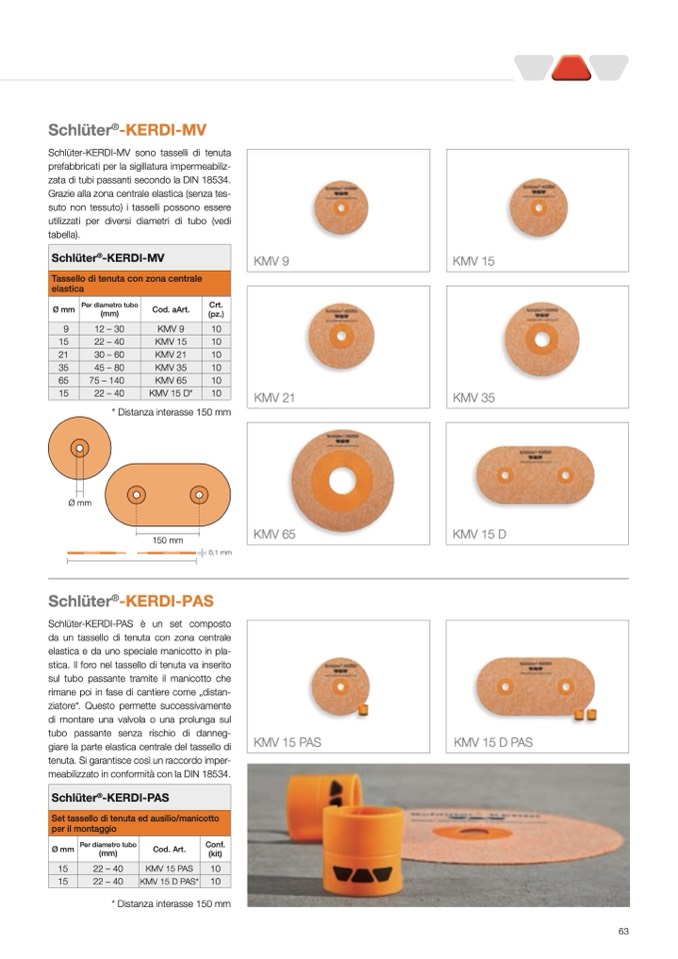

Schlüter

®

-KERDI-MV

Schlüter-KERDI-MV sono tasselli di tenuta

prefabbricati per la sigillatura impermeabiliz-

zata di tubi passanti secondo la DIN 18534.

Grazie alla zona centrale elastica (senza tes-

suto non tessuto) i tasselli possono essere

utilizzati per diversi diametri di tubo (vedi

tabella).

Schlüter

®

-KERDI-MV

Tassello di tenuta con zona centrale

elastica

KMV 9

KMV 21

KMV 65

KMV 15

KMV 35

KMV 15 D

Ø mm

9

15

21

35

65

15

Per diametro tubo

(mm)

12 – 30

22 – 40

30 – 60

45 – 80

75 – 140

22 – 40

Cod. aArt.

Crt.

(pz.)

KMV 9

10

KMV 15

10

KMV 21

10

KMV 35

10

KMV 65

10

KMV 15 D*

10

* Distanza interasse 150 mm

150 mm

=d

Schlüter

®

-KERDI-PAS

Schlüter-KERDI-PAS è un set composto

da un tassello di tenuta con zona centrale

elastica e da uno speciale manicotto in pla-

stica. Il foro nel tassello di tenuta va inserito

sul tubo passante tramite il manicotto che

rimane poi in fase di cantiere come „distan-

ziatore“. Questo permette successivamente

di montare una valvola o una prolunga sul

tubo passante senza rischio di danneg-

giare la parte elastica centrale del tassello di

tenuta. Si garantisce così un raccordo imper-

meabilizzato in conformità con la DIN 18534.

Schlüter

®

-KERDI-PAS

Set tassello di tenuta ed ausilio/manicotto

per il montaggio

Ø mm

15

15

Per diametro tubo

(mm)

22 – 40

22 – 40

Cod. Art.

Conf.

(kit)

Ø mm

KMV 15 PAS

10

KMV 15 D PAS* 10

* Distanza interasse 150 mm

KMV 15 PAS

KMV 15 D PAS

63
