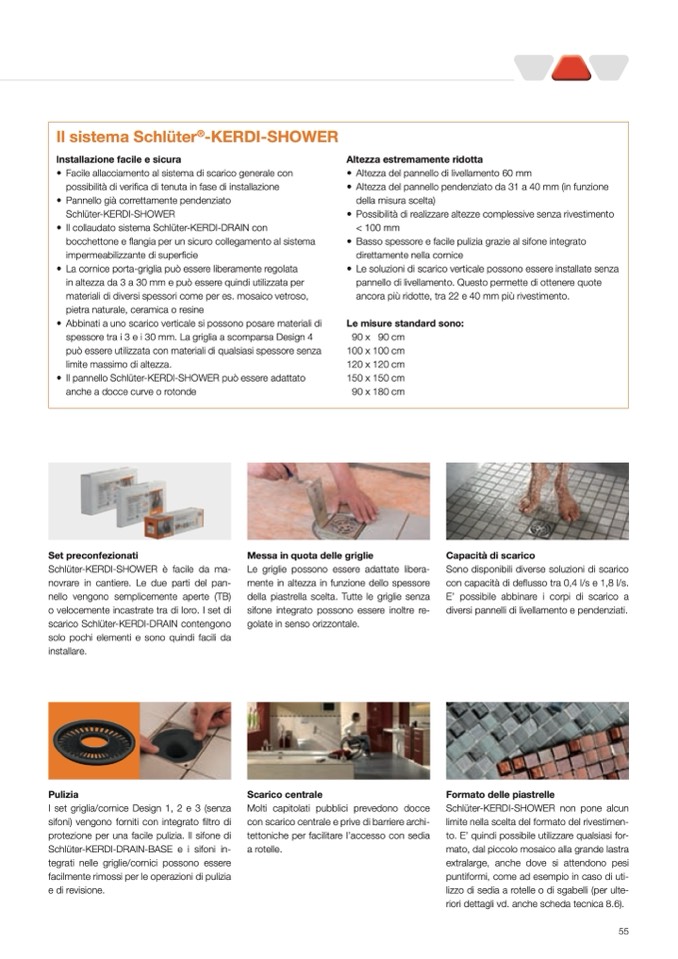

Il sistema Schlüter

®

-KERDI-SHOWER

Installazione facile e sicura

— Facile allacciamento al sistema di scarico generale con

possibilità di verifica di tenuta in fase di installazione

— Pannello già correttamente pendenziato

Schlüter-KERDI-SHOWER

— Il collaudato sistema Schlüter-KERDI-DRAIN con

bocchettone e flangia per un sicuro collegamento al sistema

impermeabilizzante di superficie

— La cornice porta-griglia può essere liberamente regolata

in altezza da 3 a 30 mm e può essere quindi utilizzata per

materiali di diversi spessori come per es. mosaico vetroso,

pietra naturale, ceramica o resine

— Abbinati a uno scarico verticale si possono posare materiali di

spessore tra i 3 e i 30 mm. La griglia a scomparsa Design 4

può essere utilizzata con materiali di qualsiasi spessore senza

limite massimo di altezza.

— Il pannello Schlüter-KERDI-SHOWER può essere adattato

anche a docce curve o rotonde

Altezza estremamente ridotta

— Altezza del pannello di livellamento 60 mm

— Altezza del pannello pendenziato da 31 a 40 mm (in funzione

della misura scelta)

— Possibilità di realizzare altezze complessive senza rivestimento

< 100 mm

— Basso spessore e facile pulizia grazie al sifone integrato

direttamente nella cornice

— Le soluzioni di scarico verticale possono essere installate senza

pannello di livellamento. Questo permette di ottenere quote

ancora più ridotte, tra 22 e 40 mm più rivestimento.

Le misure standard sono:

90 x 90 cm

100 x 100 cm

120 x 120 cm

150 x 150 cm

90 x 180 cm

Set preconfezionati

Schlüter-KERDI-SHOWER è facile da ma-

novrare in cantiere. Le due parti del pan-

nello vengono semplicemente aperte (TB)

o velocemente incastrate tra di loro. I set di

scarico Schlüter-KERDI-DRAIN contengono

solo pochi elementi e sono quindi facili da

installare.

Pulizia

I set griglia/cornice Design 1, 2 e 3 (senza

sifoni) vengono forniti con integrato filtro di

protezione per una facile pulizia. Il sifone di

Schlüter-KERDI-DRAIN-BASE e i sifoni in-

tegrati nelle griglie/cornici possono essere

facilmente rimossi per le operazioni di pulizia

e di revisione.

Messa in quota delle griglie

Le griglie possono essere adattate libera-

mente in altezza in funzione dello spessore

della piastrella scelta. Tutte le griglie senza

sifone integrato possono essere inoltre re-

golate in senso orizzontale.

Scarico centrale

Molti capitolati pubblici prevedono docce

con scarico centrale e prive di barriere archi-

tettoniche per facilitare l’accesso con sedia

a rotelle.

Capacità di scarico

Sono disponibili diverse soluzioni di scarico

con capacità di deflusso tra 0,4 l/s e 1,8 l/s.

E’ possibile abbinare i corpi di scarico a

diversi pannelli di livellamento e pendenziati.

Formato delle piastrelle

Schlüter-KERDI-SHOWER non pone alcun

limite nella scelta del formato del rivestimen-

to. E’ quindi possibile utilizzare qualsiasi for-

mato, dal piccolo mosaico alla grande lastra

extralarge, anche dove si attendono pesi

puntiformi, come ad esempio in caso di uti-

lizzo di sedia a rotelle o di sgabelli (per ulte-

riori dettagli vd. anche scheda tecnica 8.6).

55
