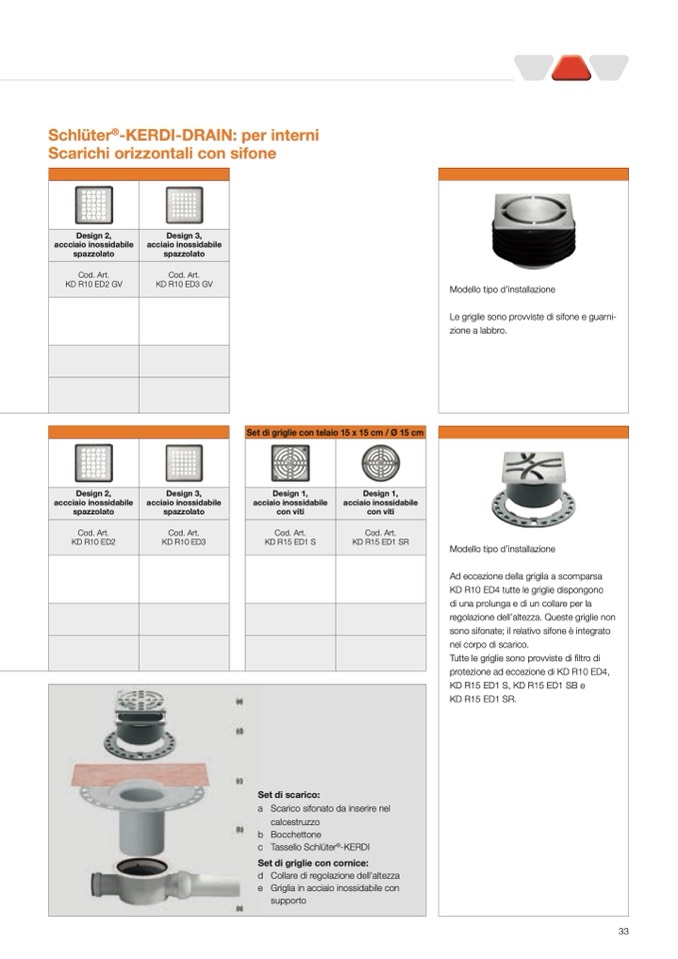

Modello tipo d’installazione

Le griglie sono provviste di sifone e guarni-

zione a labbro.

Design 2,

accciaio inossidabile

spazzolato

Design 3,

acciaio inossidabile

spazzolato

Cod. Art.

KD R10 ED2 GV

Cod. Art.

KD R10 ED3 GV

Modello tipo d’installazione

Ad eccezione della griglia a scomparsa

KD R10 ED4 tutte le griglie dispongono

di una prolunga e di un collare per la

regolazione dell’altezza. Queste griglie non

sono sifonate; il relativo sifone è integrato

nel corpo di scarico.

Tutte le griglie sono provviste di filtro di

protezione ad eccezione di KD R10 ED4,

KD R15 ED1 S, KD R15 ED1 SB e

KD R15 ED1 SR.

Set di griglie con telaio 15 x 15 cm / Ø 15 cm

Design 2,

accciaio inossidabile

spazzolato

Design 3,

acciaio inossidabile

spazzolato

Design 1,

acciaio inossidabile

con viti

Design 1,

acciaio inossidabile

con viti

Cod. Art.

KD R10 ED2

Cod. Art.

KD R10 ED3

Cod. Art.

KD R15 ED1 S

Cod. Art.

KD R15 ED1 SR

Set di scarico:

a Scarico sifonato da inserire nel

calcestruzzo

b Bocchettone

c Tassello Schlüter

®

-KERDI

Set di griglie con cornice:

d Collare di regolazione dell’altezza

e Griglia in acciaio inossidabile con

supporto

Schlüter

®

-KERDI-DRAIN: per interni

Scarichi orizzontali con sifone
