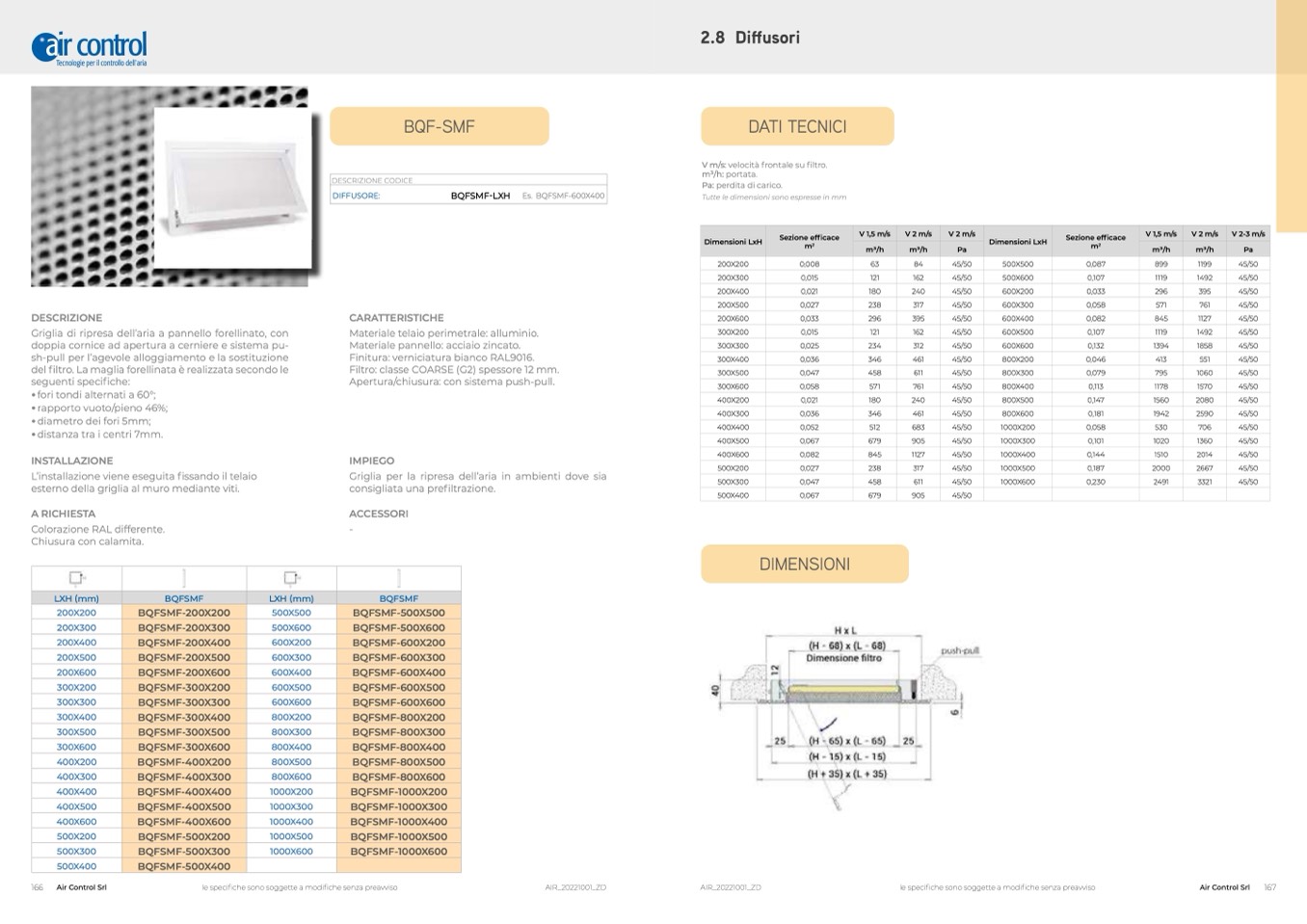

BQF-SMF

DATI TECNICI

V m/s: velocità frontale su filtro.

m3/h: portata.

Pa: perdita di carico.

Tutte le dimensioni sono espresse in mm

2.8 Diffusori

DESCRIZIONE CODICE

DIFFUSORE:

CARATTERISTICHE

BQFSMF-LXH

Es. BQFSMF-600X400

Dimensioni LxH

Sezione efficace

m

2

V 1,5 m/s

V 2 m/s

V 2 m/s

Dimensioni LxH

Sezione efficace

m

2

V 1,5 m/s

V 2 m/s

V 2-3 m/s

m3/h

m3/h

Pa

m3/h

m3/h

Pa

200X200

0,008

63

84

45/50

500X500

0,087

899

1199

45/50

200X300

0,015

121

162

45/50

500X600

0,107

1119

1492

45/50

200X400

0,021

180

240

45/50

600X200

0,033

296

395

45/50

200X500

0,027

238

317

45/50

600X300

0,058

571

761

45/50

200X600

0,033

296

395

45/50

600X400

0,082

845

1127

45/50

300X200

0,015

121

162

45/50

600X500

0,107

1119

1492

45/50

300X300

0,025

234

312

45/50

600X600

0,132

1394

1858

45/50

300X400

0,036

346

461

45/50

800X200

0,046

413

551

45/50

300X500

0,047

458

611

45/50

800X300

0,079

795

1060

45/50

300X600

0,058

571

761

45/50

800X400

0,113

1178

1570

45/50

400X200

0,021

180

240

45/50

800X500

0,147

1560

2080

45/50

400X300

0,036

346

461

45/50

800X600

0,181

1942

2590

45/50

400X400

0,052

512

683

45/50

1000X200

0,058

530

706

45/50

400X500

0,067

679

905

45/50

1000X300

0,101

1020

1360

45/50

400X600

0,082

845

1127

45/50

1000X400

0,144

1510

2014

45/50

500X200

0,027

238

317

45/50

1000X500

0,187

2000

2667

45/50

500X300

0,047

458

611

45/50

1000X600

0,230

2491

3321

45/50

500X400

0,067

679

905

45/50

DESCRIZIONE

Griglia di ripresa dell’aria a pannello forellinato, con

doppia cornice ad apertura a cerniere e sistema pu-

sh-pull per l’agevole alloggiamento e la sostituzione

del filtro. La maglia forellinata è realizzata secondo le

seguenti specifiche:

• fori tondi alternati a 60°;

• rapporto vuoto/pieno 46%;

• diametro dei fori 5mm;

• distanza tra i centri 7mm.

INSTALLAZIONE

L’installazione viene eseguita fissando il telaio

esterno della griglia al muro mediante viti.

A RICHIESTA

Colorazione RAL differente.

Chiusura con calamita.

200X200

200X300

200X400

200X500

200X600

300X200

300X300

300X400

300X500

300X600

400X200

400X300

400X400

400X500

400X600

500X200

500X300

500X400

Materiale telaio perimetrale: alluminio.

Materiale pannello: acciaio zincato.

Finitura: verniciatura bianco RAL9016.

Filtro: classe COARSE (G2) spessore 12 mm.

Apertura/chiusura: con sistema push-pull.

IMPIEGO

Griglia per la ripresa dell’aria in ambienti dove sia

consigliata una prefiltrazione.

ACCESSORI

-

DIMENSIONI

LXH (mm)

BQFSMF

LXH (mm)

BQFSMF-200X200

500X500

BQFSMF

BQFSMF-500X500

BQFSMF-200X300

500X600

BQFSMF-500X600

BQFSMF-200X400

600X200

BQFSMF-600X200

BQFSMF-200X500

600X300

BQFSMF-600X300

BQFSMF-200X600

600X400

BQFSMF-600X400

BQFSMF-300X200

600X500

600X600

BQFSMF-600X500

BQFSMF-300X300

BQFSMF-600X600

BQFSMF-300X400

800X200

BQFSMF-800X200

BQFSMF-300X500

800X300

BQFSMF-800X300

BQFSMF-300X600

800X400

BQFSMF-800X400

BQFSMF-400X200

800X500

BQFSMF-800X500

BQFSMF-400X300

800X600

BQFSMF-800X600

BQFSMF-400X400

BQFSMF-400X500

1000X200

1000X300

BQFSMF-1000X200

BQFSMF-1000X300

BQFSMF-400X600

BQFSMF-500X200

1000X400

1000X500

BQFSMF-1000X400

BQFSMF-1000X500

BQFSMF-500X300

BQFSMF-500X400

1000X600

BQFSMF-1000X600
