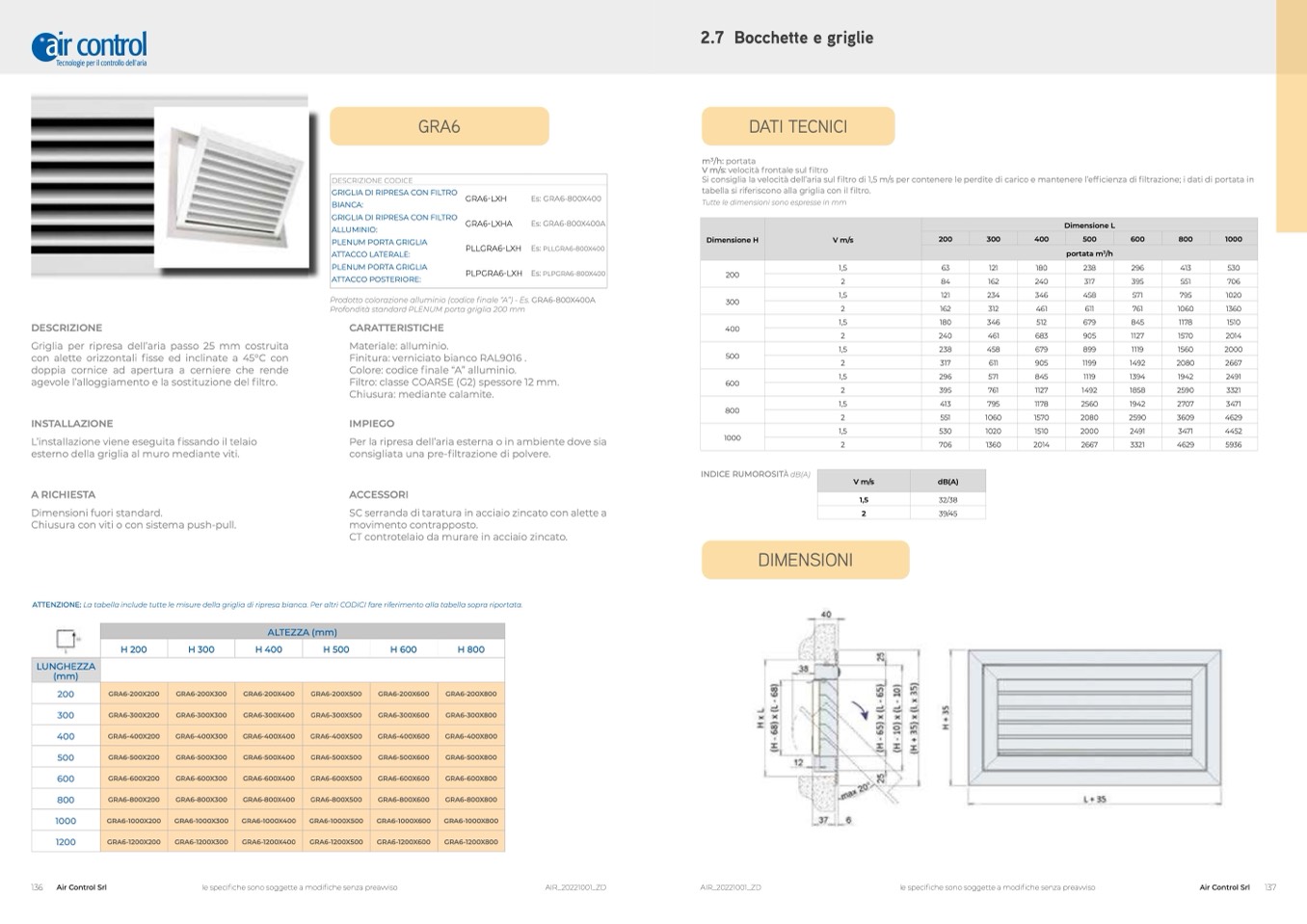

GRA6

GRIGLIA DI RIPRESA CON FILTRO

BIANCA:

GRIGLIA DI RIPRESA CON FILTRO

ALLUMINIO:

PLENUM PORTA GRIGLIA

ATTACCO LATERALE:

PLENUM PORTA GRIGLIA

ATTACCO POSTERIORE:

DATI TECNICI

m3/h: portata

V m/s: velocità frontale sul filtro

Si consiglia la velocità dell’aria sul filtro di 1,5 m/s per contenere le perdite di carico e mantenere l’efficienza di filtrazione; i dati di portata in

tabella si riferiscono alla griglia con il filtro.

Tutte le dimensioni sono espresse in mm

2.7 Bocchette e griglie

DESCRIZIONE CODICE

GRA6-LXH

GRA6-LXHA

PLLGRA6-LXH

PLPGRA6-LXH

Es: GRA6-800X400

Es: GRA6-800X400A

Es: PLLGRA6-800X400

Es: PLPGRA6-800X400

Dimensione H

V m/s

Dimensione L

200

300

400

500

600

800

1000

portata m

3

/h

200

1,5

63

121

180

238

296

413

530

2

84

162

240

317

395

551

706

300

1,5

121

234

346

458

571

795

1020

2

162

312

461

611

761

1060

1360

400

1,5

180

346

512

679

845

1178

1510

2

240

461

683

905

1127

1570

2014

500

1,5

238

458

679

899

1119

1560

2000

2

317

611

905

1199

1492

2080

2667

600

1,5

296

571

845

1119

1394

1942

2491

2

395

761

1127

1492

1858

2590

3321

800

1,5

413

795

1178

2560

1942

2707

3471

2

551

1060

1570

2080

2590

3609

4629

1000

1,5

530

1020

1510

2000

2491

3471

4452

2

706

1360

2014

2667

3321

4629

5936

DESCRIZIONE

Griglia per ripresa dell’aria passo 25 mm costruita

con alette orizzontali fisse ed inclinate a 45°C con

doppia cornice ad apertura a cerniere che rende

agevole l’alloggiamento e la sostituzione del filtro.

INSTALLAZIONE

L’installazione viene eseguita fissando il telaio

esterno della griglia al muro mediante viti.

A RICHIESTA

Dimensioni fuori standard.

Chiusura con viti o con sistema push-pull.

Prodotto colorazione alluminio (codice finale “A”) - Es. GRA6-800X400A

Profondità standard PLENUM porta griglia 200 mm

CARATTERISTICHE

Materiale: alluminio.

Finitura: verniciato bianco RAL9016 .

Colore: codice finale “A” alluminio.

Filtro: classe COARSE (G2) spessore 12 mm.

Chiusura: mediante calamite.

IMPIEGO

Per la ripresa dell’aria esterna o in ambiente dove sia

consigliata una pre-filtrazione di polvere.

ACCESSORI

SC serranda di taratura in acciaio zincato con alette a

movimento contrapposto.

CT controtelaio da murare in acciaio zincato.

INDICE RUMOROSITÀ dB(A)

DIMENSIONI

V m/s

dB(A)

1,5

32/38

2

39/45

ATTENZIONE: La tabella include tutte le misure della griglia di ripresa bianca. Per altri CODICI fare riferimento alla tabella sopra riportata.

ALTEZZA (mm)

H 200

H 300

H 400

H 500

H 600

H 800

LUNGHEZZA

(mm)

GRA6-200X200

GRA6-200X300

GRA6-200X400

GRA6-200X500

GRA6-200X600

GRA6-200X800

GRA6-300X200

GRA6-300X300

GRA6-300X400

GRA6-300X500

GRA6-300X600

GRA6-300X800

GRA6-400X200

GRA6-400X300

GRA6-400X400

GRA6-400X500

GRA6-400X600

GRA6-400X800

GRA6-500X200

GRA6-500X300

GRA6-500X400

GRA6-500X500

GRA6-500X600

GRA6-500X800

GRA6-600X200

GRA6-600X300

GRA6-600X400

GRA6-600X500

GRA6-600X600

GRA6-600X800

GRA6-800X200

GRA6-800X300

GRA6-800X400

GRA6-800X500

GRA6-800X600

GRA6-800X800

GRA6-1000X200

GRA6-1000X300

GRA6-1000X400

GRA6-1000X500

GRA6-1000X600

GRA6-1000X800

GRA6-1200X200

GRA6-1200X300

GRA6-1200X400

GRA6-1200X500

GRA6-1200X600

GRA6-1200X800

200

300

400

500

600

800

1000

1200

136
