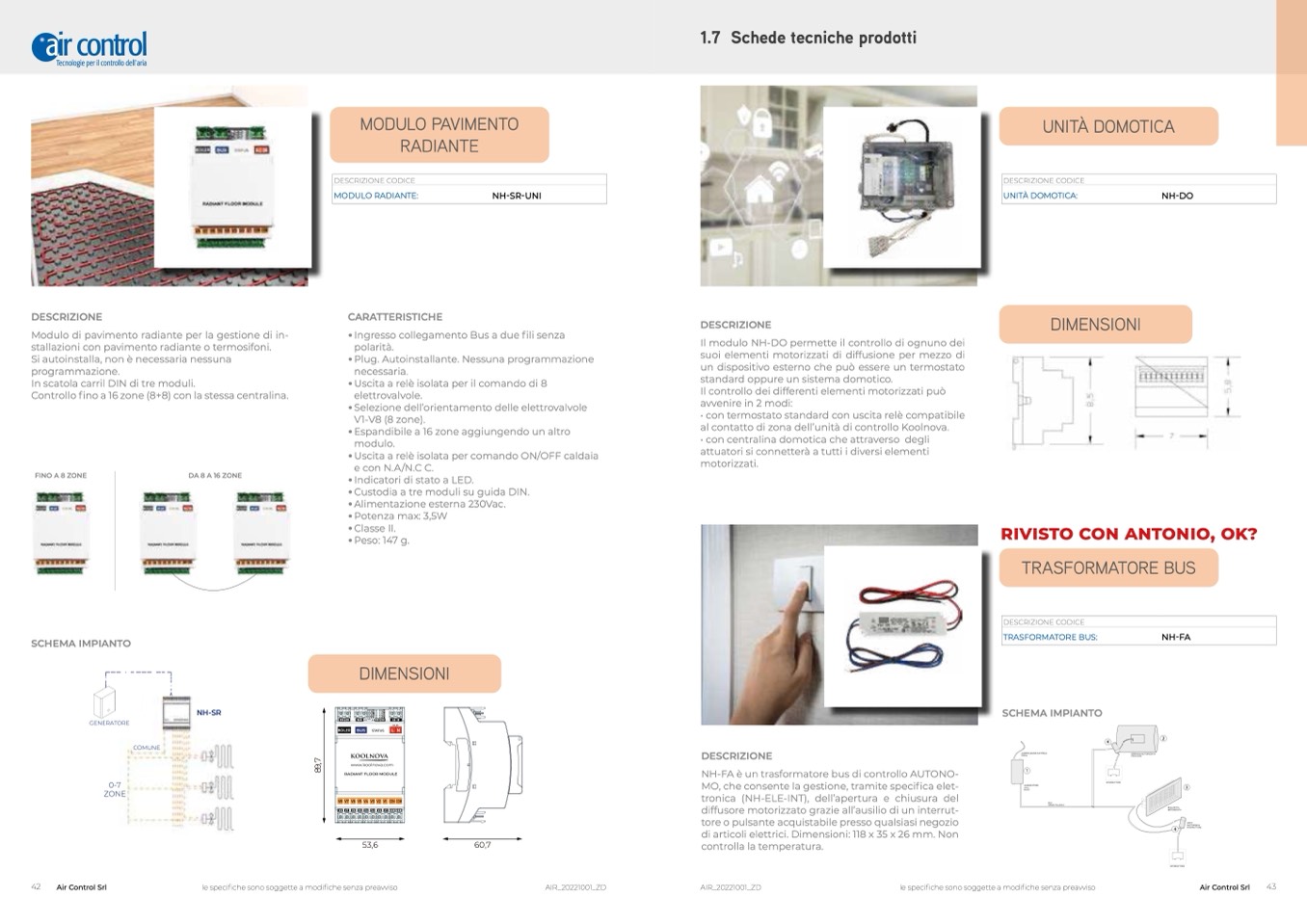

DESCRIZIONE

Modulo di pavimento radiante per la gestione di in-

stallazioni con pavimento radiante o termosifoni.

Si autoinstalla, non è necessaria nessuna

programmazione.

In scatola carril DIN di tre moduli.

Controllo fino a 16 zone (8+8) con la stessa centralina.

• Ingresso collegamento Bus a due fili senza

polarità.

• Plug. Autoinstallante. Nessuna programmazione

necessaria.

• Uscita a relè isolata per il comando di 8

elettrovalvole.

• Selezione dell’orientamento delle elettrovalvole

V1-V8 (8 zone).

• Espandibile a 16 zone aggiungendo un altro

modulo.

• Uscita a relè isolata per comando ON/OFF caldaia

e con N.A/N.C C.

• Indicatori di stato a LED.

• Custodia a tre moduli su guida DIN.

• Alimentazione esterna 230Vac.

• Potenza max: 3,5W

• Classe II.

• Peso: 147 g.

DESCRIZIONE

Il modulo NH-DO permette il controllo di ognuno dei

suoi elementi motorizzati di diffusione per mezzo di

un dispositivo esterno che può essere un termostato

standard oppure un sistema domotico.

Il controllo dei differenti elementi motorizzati può

avvenire in 2 modi:

• con termostato standard con uscita relè compatibile

al contatto di zona dell’unità di controllo Koolnova.

• con centralina domotica che attraverso degli

attuatori si connetterà a tutti i diversi elementi

motorizzati.

FINO A 8 ZONE

SCHEMA IMPIANTO

GENERATORE

COMUNE

0-7

ZONE

DA 8 A 16 ZONE

42

Air Control Srl

le specifiche sono soggette a modifiche senza preavviso

AIR_20221001_ZD

AIR_20221001_ZD

le specifiche sono soggette a modifiche senza preavviso

Air Control Srl

43

NH-SR

�

�

�

�

�

�

�

�

��

��

������

���

��

��

������

MODULO PAVIMENTO

RADIANTE

UNITÀ DOMOTICA

DESCRIZIONE CODICE

MODULO RADIANTE:

CARATTERISTICHE

NH-SR-UNI

DESCRIZIONE CODICE

UNITÀ DOMOTICA:

DIMENSIONI

rivisto con antonio, ok?

TRASFORMATORE BUS

DIMENSIONI

�� ��

AC IN

BOILER

BUS

STATUS

L N

7

,

9

8

www.koolnova.com

RADIANT FLOOR MODULE

V8V7V6V5V4V3V2V1 COMCOM

�� �� �� �� �� �� �� ��������

53,6

60,7

4

2

4

1.7 Schede tecniche prodotti

DESCRIZIONE

NH-FA è un trasformatore bus di controllo AUTONO-

MO, che consente la gestione, tramite specifica elet-

tronica (NH-ELE-INT), dell’apertura e chiusura del

diffusore motorizzato grazie all’ausilio di un interrut-

tore o pulsante acquistabile presso qualsiasi negozio

di articoli elettrici. Dimensioni: 118 x 35 x 26 mm. Non

controlla la temperatura.

1

DESCRIZIONE CODICE

TRASFORMATORE BUS:

SCHEMA IMPIANTO

NH-FA

NH-DO
