SCHEMA IMPIANTO

SCHEMA IMPIANTO

868 MHz

SISTEMA RADIO

GESTIONE ON/OFF TESTINE

COLLETTORE

Sistema di controllo zone pannello radiante.

Controllo della temperatura per singola zona.

COMFORT E DESIGN PER IL CONTROLLO DEL

RISCALDAMENTO.

CONFIGURAZIONE SEMPLIFICATA.

SISTEMA A FILO

GESTIONE ON/OFF TESTINE

COLLETTORE

Sistema di controllo zone pannello radiante.

Controllo della temperatura per singola zona.

COMFORT E DESIGN PER IL CONTROLLO DEL

RISCALDAMENTO.

CONFIGURAZIONE SEMPLIFICATA.

1

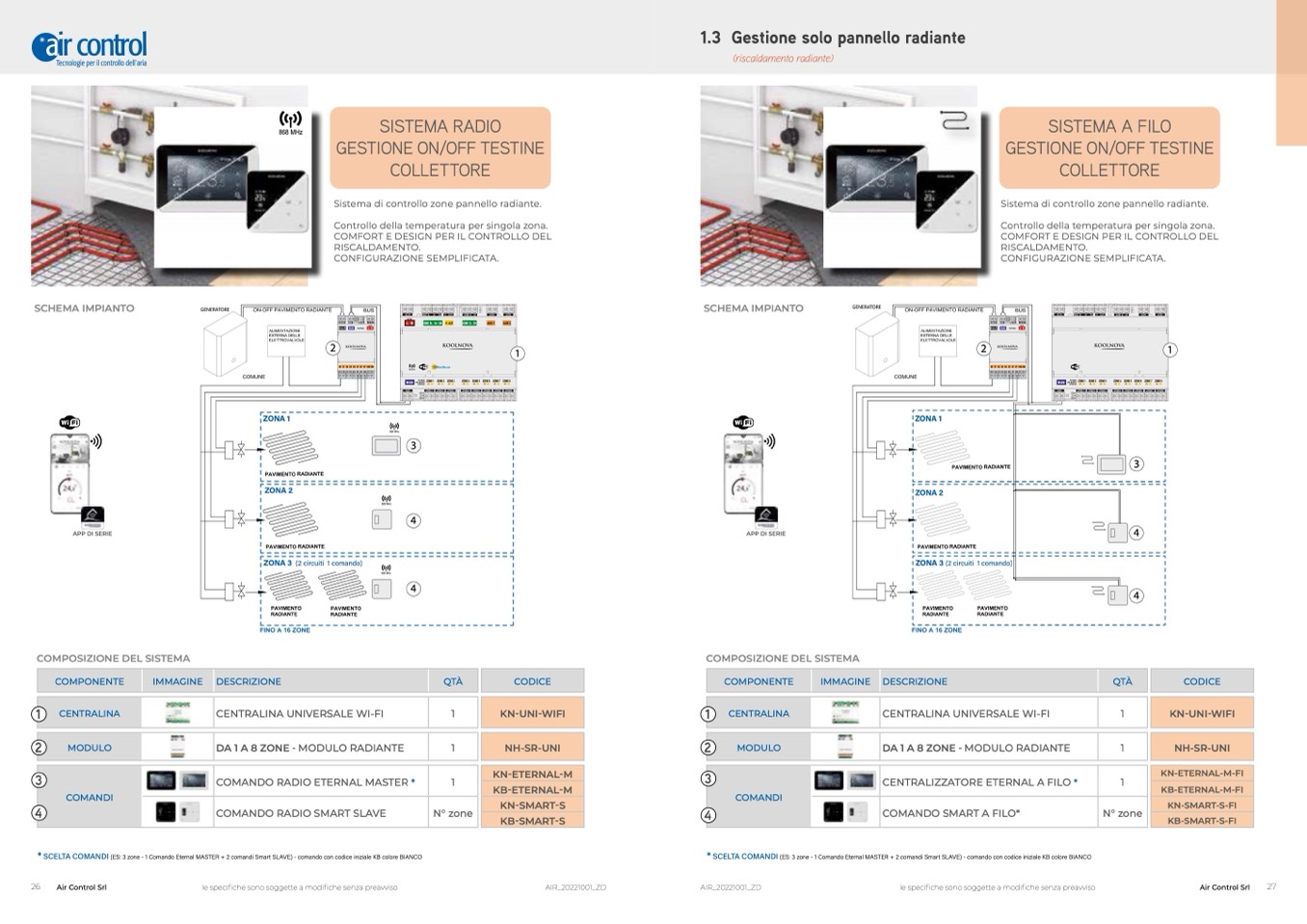

1.3 Gestione solo pannello radiante

(riscaldamento radiante)

TX BUS

ZONE 1 ZONE 2 ZONE 3

ZONE 4 ZONE 5 ZONE 6 ZONE 7 ZONE 8

BUS

RX RADIO

STATUS

V8

7

V4

3

V6

5

V2

1

BOILER

BUS

BOILER

AC IN

AC IN

BOILER BUS STATUS

L N

V8 V7 V6 V5 V4 V3 V2 V1COMCOM

V8 V7 V6 V5 V4 V3 V2 V1COMCOM

AC IN

L N

GND B- A+ +24 H ALR

COM D- D+

AUX 1

AUX 2

2

1

2

868 MHz

BUS

TX BUS

RX RADIO

STATUS

ZONE 1

ZONE 2

ZONE 3

ZONE 4

ZONE 5

ZONE 6

ZONE 7

ZONE 8

ZONA 1

ZONA 2

ZONA 3 (2 circuiti 1 comando)

ZONA 1

868 MHz

KOOLNOVA

3

4

4

868 MHz

KOOLNOVA

APP DI SERIE

COMPOSIZIONE DEL SISTEMA

1

CENTRALINA

APP DI SERIE

COMPOSIZIONE DEL SISTEMA

1

CENTRALINA

ZONA 3 (2 circuiti 1 comando)

868 MHz

KOOLNOVA

4

COMPONENTE

IMMAGINE

DESCRIZIONE

QTÀ

CODICE

COMPONENTE

IMMAGINE

DESCRIZIONE

QTÀ

CODICE

CENTRALINA UNIVERSALE WI-FI

1

KN-UNI-WIFI

CENTRALINA UNIVERSALE WI-FI

1

KN-UNI-WIFI

2

3

4

MODULO

COMANDI

2

3

4

MODULO

COMANDI

DA 1 A 8 ZONE - MODULO RADIANTE

1

NH-SR-UNI

DA 1 A 8 ZONE - MODULO RADIANTE

1

NH-SR-UNI

KN-ETERNAL-M

KN-ETERNAL-M-FI

COMANDO RADIO ETERNAL MASTER *

1

CENTRALIZZATORE ETERNAL A FILO *

1

COMANDO RADIO SMART SLAVE

N° zone

KB-ETERNAL-M

KB-ETERNAL-M-FI

KN-SMART-S

KN-SMART-S-FI

COMANDO SMART A FILO*

N° zone

KB-SMART-S

KB-SMART-S-FI

* SCELTA COMANDI

(ES: 3 zone - 1 Comando Eternal MASTER + 2 comandi Smart SLAVE) - comando con codice iniziale KB colore BIANCO
