Condizioni di esercizio in combinazione con un regolatore Logamatic per temperature di caldaia costanti, ad es. Logamatic 2101 o 4212 o con

regolazione esterna integrativa

Condizioni di utilizzo

Condizioni di esercizio

Logano plus SB325/SB625/

SB745

Logano GE315

Logano plus GE315 con scambia-

tore di calore a condensazione

Logano G334, Gaz 5000F

Portata caldaia

–

–

–

Temperatura dell'acqua della cal-

daia minima

–

55 °C1)

A carico parziale < 60 %: 65 °C

65 °C1)

Interruzione dell'esercizio (disinseri-

mento totale della caldaia)

–

Possibile, se l'interruzione dell'eser-

cizio è seguita da almeno 3 ore di

esercizio di riscaldamento

Possibile, se l'interruzione dell'eser-

cizio è seguita da almeno 3 ore di

esercizio di riscaldamento

Regolazione del circuito di riscalda-

mento tramite miscelatore

–

necessario

necessario

Temperatura di ritorno minima

–

–

necessario con riscaldamenti a pavi-

mento e impianti con contenuto

d'acqua elevato > 15 l / kW: 55 °C

Altro

max. 15.000 avvii del bruciatore

all'anno2)

–3)

–

1) Durante l'esercizio ON del bruciatore, deve essere raggiunta una temperatura minima dell'acqua di caldaia entro 10 min., ad es. attraverso una limitazione della portata, e

mantenuta come temperatura minima.

2) Al fine di no superare questo numero di avvii del bruciatore occorre osservare le indicazioni per i regolatori e le impostazioni del bruciatore presenti nella documentazione

tecnica del progetto o nelle istruzioni per l'installazione. Se successivamente questo valore continua ad essere superato, mettersi in contatto con il servizio clienti Buderus.

3) In impianti senza accesso agli organi di regolazione della caldaia / del circuito di riscaldamento il livello del carico parziale deve essere impostato almeno sul 60 %.

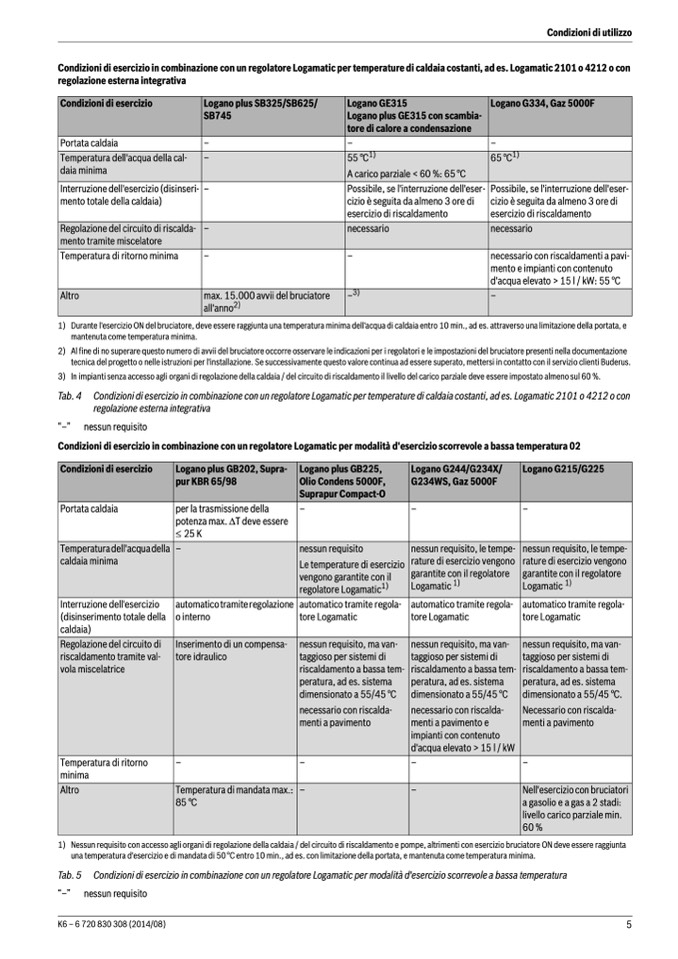

Tab. 4 Condizioni di esercizio in combinazione con un regolatore Logamatic per temperature di caldaia costanti, ad es. Logamatic 2101 o 4212 o con

regolazione esterna integrativa

“–”

nessun requisito

Condizioni di esercizio in combinazione con un regolatore Logamatic per modalità d'esercizio scorrevole a bassa temperatura 02

Condizioni di esercizio

Logano plus GB202, Supra-

pur KBR 65/98

Logano plus GB225,

Olio Condens 5000F,

Suprapur Compact-O

Logano G244/G234X/

G234WS, Gaz 5000F

Logano G215/G225

Portata caldaia

per la trasmissione della

potenza max.

T deve essere

25 K

–

–

–

Temperatura dell'acqua della

caldaia minima

–

nessun requisito

Le temperature di esercizio

vengono garantite con il

regolatore Logamatic1)

nessun requisito, le tempe-

rature di esercizio vengono

garantite con il regolatore

Logamatic 1)

nessun requisito, le tempe-

rature di esercizio vengono

garantite con il regolatore

Logamatic 1)

Interruzione dell'esercizio

(disinserimento totale della

caldaia)

automatico tramite regolazione

o interno

automatico tramite regola-

tore Logamatic

automatico tramite regola-

tore Logamatic

automatico tramite regola-

tore Logamatic

Regolazione del circuito di

riscaldamento tramite val-

vola miscelatrice

Inserimento di un compensa-

tore idraulico

nessun requisito, ma van-

taggioso per sistemi di

riscaldamento a bassa tem-

peratura, ad es. sistema

dimensionato a 55/45 °C

necessario con riscalda-

menti a pavimento

nessun requisito, ma van-

taggioso per sistemi di

riscaldamento a bassa tem-

peratura, ad es. sistema

dimensionato a 55/45 °C

necessario con riscalda-

menti a pavimento e

impianti con contenuto

d'acqua elevato > 15 l / kW

nessun requisito, ma van-

taggioso per sistemi di

riscaldamento a bassa tem-

peratura, ad es. sistema

dimensionato a 55/45 °C.

Necessario con riscalda-

menti a pavimento

Temperatura di ritorno

minima

–

–

–

–

Altro

Temperatura di mandata max.:

85 °C

–

–

Nell'esercizio con bruciatori

a gasolio e a gas a 2 stadi:

livello carico parziale min.

60 %

1) Nessun requisito con accesso agli organi di regolazione della caldaia / del circuito di riscaldamento e pompe, altrimenti con esercizio bruciatore ON deve essere raggiunta

una temperatura d'esercizio e di mandata di 50 °C entro 10 min., ad es. con limitazione della portata, e mantenuta come temperatura minima.

Tab. 5 Condizioni di esercizio in combinazione con un regolatore Logamatic per modalità d'esercizio scorrevole a bassa temperatura

“–”

nessun requisito

K6 – 6 720 830 308 (2014/08)

5
