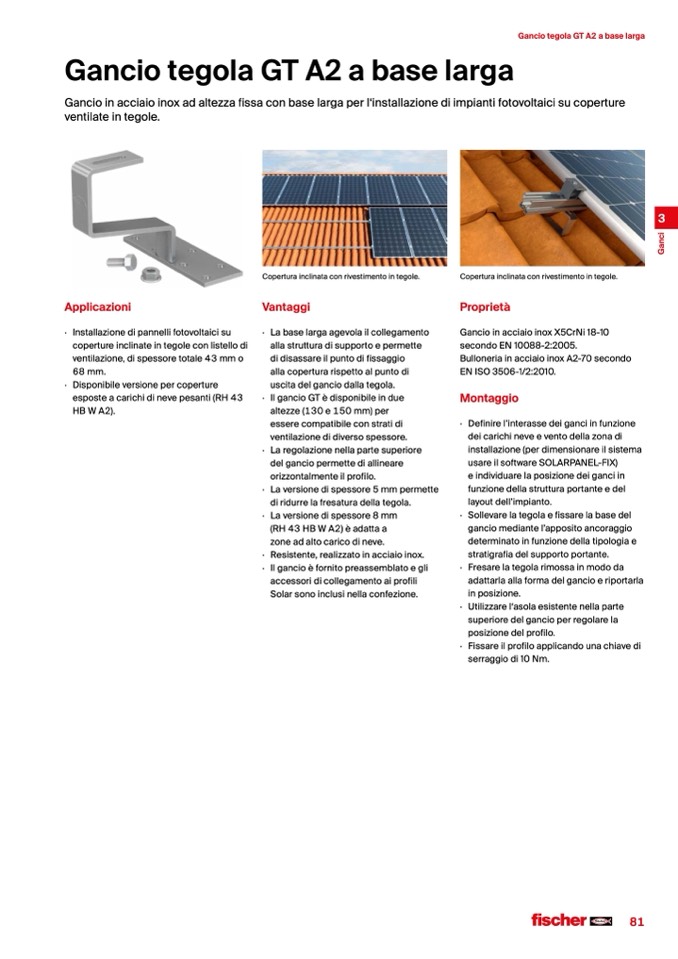

Gancio tegola GT A2 a base larga

Gancio in acciaio inox ad altezza fissa con base larga per l‘installazione di impianti fotovoltaici su coperture

ventilate in tegole.

Applicazioni

· Installazione di pannelli fotovoltaici su

coperture inclinate in tegole con listello di

ventilazione, di spessore totale 43 mm o

68 mm.

· Disponibile versione per coperture

esposte a carichi di neve pesanti (RH 43

HB W A2).

Copertura inclinata con rivestimento in tegole.

Vantaggi

· La base larga agevola il collegamento

alla struttura di supporto e permette

di disassare il punto di fissaggio

alla copertura rispetto al punto di

uscita del gancio dalla tegola.

· Il gancio GT è disponibile in due

altezze (130 e 150 mm) per

essere compatibile con strati di

ventilazione di diverso spessore.

· La regolazione nella parte superiore

del gancio permette di allineare

orizzontalmente il profilo.

· La versione di spessore 5 mm permette

di ridurre la fresatura della tegola.

· La versione di spessore 8 mm

(RH43HBWA2)èadattaa

zone ad alto carico di neve.

· Resistente, realizzato in acciaio inox.

· Il gancio è fornito preassemblato e gli

accessori di collegamento ai profili

Solar sono inclusi nella confezione.

Copertura inclinata con rivestimento in tegole.

Proprietà

Gancio in acciaio inox X5CrNi 18-10

secondo EN 10088-2:2005.

Bulloneria in acciaio inox A2-70 secondo

EN ISO 3506-1/2:2010.

Montaggio

· Definire l’interasse dei ganci in funzione

dei carichi neve e vento della zona di

installazione (per dimensionare il sistema

usare il software SOLARPANEL-FIX)

e individuare la posizione dei ganci in

funzione della struttura portante e del

layout dell’impianto.

· Sollevare la tegola e fissare la base del

gancio mediante l’apposito ancoraggio

determinato in funzione della tipologia e

stratigrafia del supporto portante.

· Fresare la tegola rimossa in modo da

adattarla alla forma del gancio e riportarla

in posizione.

· Utilizzarel‘asolaesistentenellaparte

superiore del gancio per regolare la

posizione del profilo.

· Fissareilprofiloapplicandounachiavedi

serraggio di 10 Nm.

Gancio tegola GT A2 a base larga
