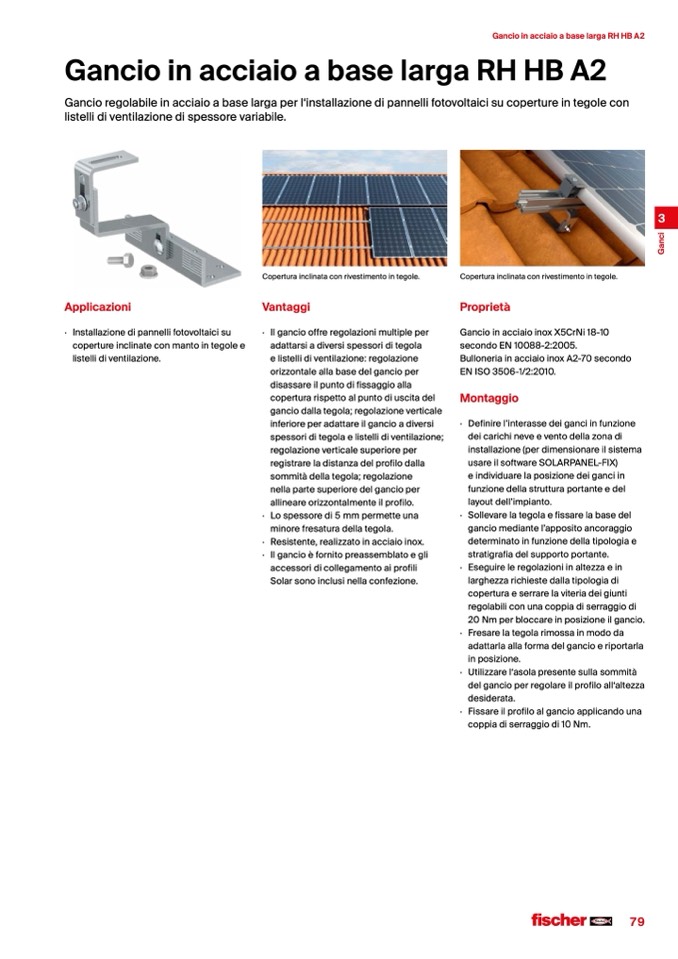

Gancio in acciaio a base larga RH HB A2

Gancio in acciaio a base larga RH HB A2

Gancio regolabile in acciaio a base larga per l‘installazione di pannelli fotovoltaici su coperture in tegole con

listelli di ventilazione di spessore variabile.

Applicazioni

· Installazionedipannellifotovoltaicisu

coperture inclinate con manto in tegole e

listelli di ventilazione.

Copertura inclinata con rivestimento in tegole.

Vantaggi

· Ilganciooffreregolazionimultipleper

adattarsi a diversi spessori di tegola

e listelli di ventilazione: regolazione

orizzontale alla base del gancio per

disassare il punto di fissaggio alla

copertura rispetto al punto di uscita del

gancio dalla tegola; regolazione verticale

inferiore per adattare il gancio a diversi

spessori di tegola e listelli di ventilazione;

regolazione verticale superiore per

registrare la distanza del profilo dalla

sommità della tegola; regolazione

nella parte superiore del gancio per

allineare orizzontalmente il profilo.

· Lo spessore di 5 mm permette una

minore fresatura della tegola.

· Resistente, realizzato in acciaio inox.

· Il gancio è fornito preassemblato e gli

accessori di collegamento ai profili

Solar sono inclusi nella confezione.

Copertura inclinata con rivestimento in tegole.

Proprietà

GancioinacciaioinoxX5CrNi18-10

secondo EN 10088-2:2005.

Bulloneria in acciaio inox A2-70 secondo

EN ISO 3506-1/2:2010.

Montaggio

· Definire l’interasse dei ganci in funzione

dei carichi neve e vento della zona di

installazione (per dimensionare il sistema

usare il software SOLARPANEL-FIX)

e individuare la posizione dei ganci in

funzione della struttura portante e del

layout dell’impianto.

· Sollevare la tegola e fissare la base del

gancio mediante l’apposito ancoraggio

determinato in funzione della tipologia e

stratigrafia del supporto portante.

· Eseguire le regolazioni in altezza e in

larghezza richieste dalla tipologia di

copertura e serrare la viteria dei giunti

regolabili con una coppia di serraggio di

20 Nm per bloccare in posizione il gancio.

· Fresarelategolarimossainmododa

adattarla alla forma del gancio e riportarla

in posizione.

· Utilizzarel‘asolapresentesullasommità

del gancio per regolare il profilo all‘altezza

desiderata.

· Fissareilprofiloalgancioapplicandouna

coppia di serraggio di 10 Nm.
