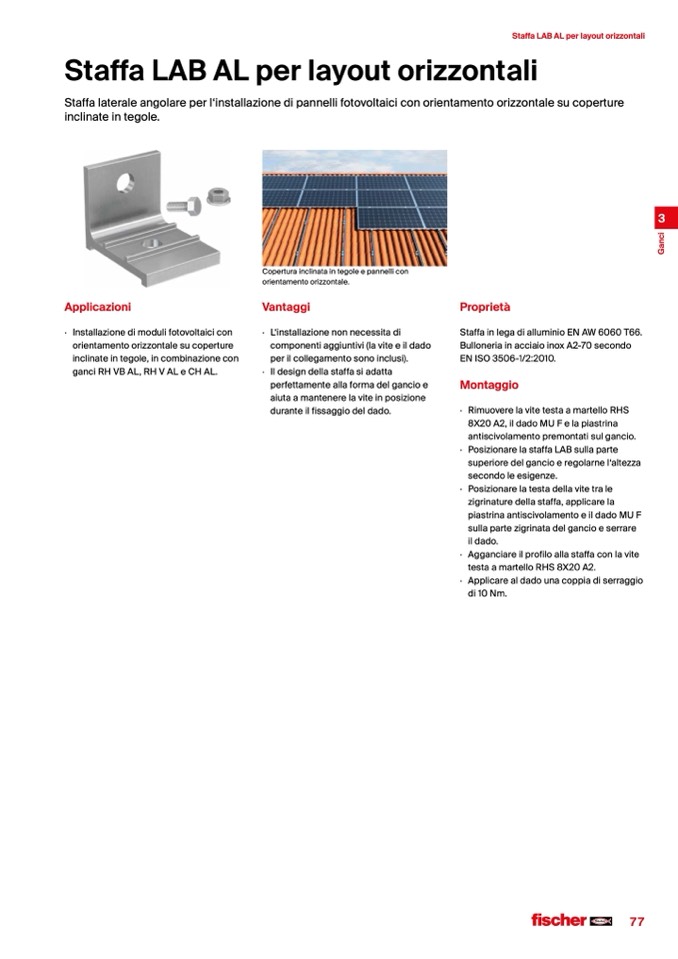

Staffa LAB AL per layout orizzontali

Staffa LAB AL per layout orizzontali

Staffa laterale angolare per l‘installazione di pannelli fotovoltaici con orientamento orizzontale su coperture

inclinate in tegole.

Copertura inclinata in tegole e pannelli con

orientamento orizzontale.

Vantaggi

· L‘installazionenonnecessitadi

componenti aggiuntivi (la vite e il dado

per il collegamento sono inclusi).

· Ildesigndellastaffasiadatta

perfettamente alla forma del gancio e

aiuta a mantenere la vite in posizione

durante il fissaggio del dado.

3

Applicazioni

· Installazionedimodulifotovoltaicicon

orientamento orizzontale su coperture

inclinate in tegole, in combinazione con

ganciRHVBAL,RHVALeCHAL.

Proprietà

StaffainlegadialluminioENAW6060T66.

Bulloneria in acciaio inox A2-70 secondo

EN ISO 3506-1/2:2010.

Montaggio

· Rimuovere la vite testa a martello RHS

8X20 A2, il dado MU F e la piastrina

antiscivolamento premontati sul gancio.

· PosizionarelastaffaLABsullaparte

superiore del gancio e regolarne l‘altezza

secondo le esigenze.

· Posizionarelatestadellavitetrale

zigrinature della staffa, applicare la

piastrina antiscivolamento e il dado MU F

sulla parte zigrinata del gancio e serrare

il dado.

· Agganciareilprofiloallastaffaconlavite

testa a martello RHS 8X20 A2.

· Applicarealdadounacoppiadiserraggio

di 10 Nm.
