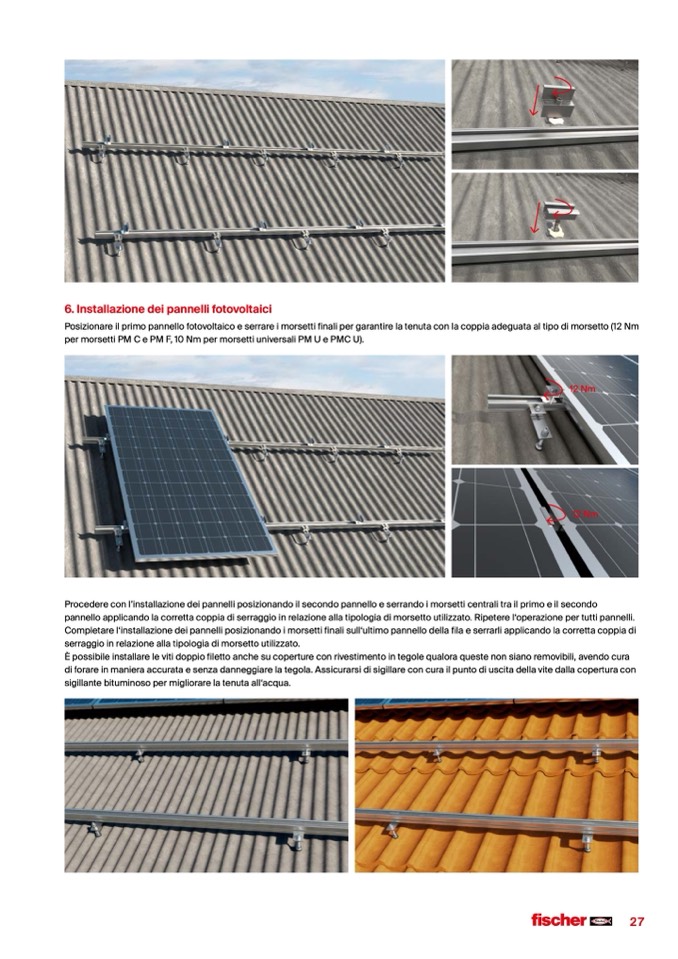

6. Installazione dei pannelli fotovoltaici
Posizionare il primo pannello fotovoltaico e serrare i morsetti finali per garantire la tenuta con la coppia adeguata al tipo di morsetto (12 Nm
per morsetti PM C e PM F, 10 Nm per morsetti universali PM U e PMC U).
12 Nm
12 Nm
Procedere con l’installazione dei pannelli posizionando il secondo pannello e serrando i morsetti centrali tra il primo e il secondo
pannello applicando la corretta coppia di serraggio in relazione alla tipologia di morsetto utilizzato. Ripetere l‘operazione per tutti pannelli.
Completare l‘installazione dei pannelli posizionando i morsetti finali sull‘ultimo pannello della fila e serrarli applicando la corretta coppia di
serraggio in relazione alla tipologia di morsetto utilizzato.
È possibile installare le viti doppio filetto anche su coperture con rivestimento in tegole qualora queste non siano removibili, avendo cura
di forare in maniera accurata e senza danneggiare la tegola. Assicurarsi di sigillare con cura il punto di uscita della vite dalla copertura con
sigillante bituminoso per migliorare la tenuta all‘acqua.
