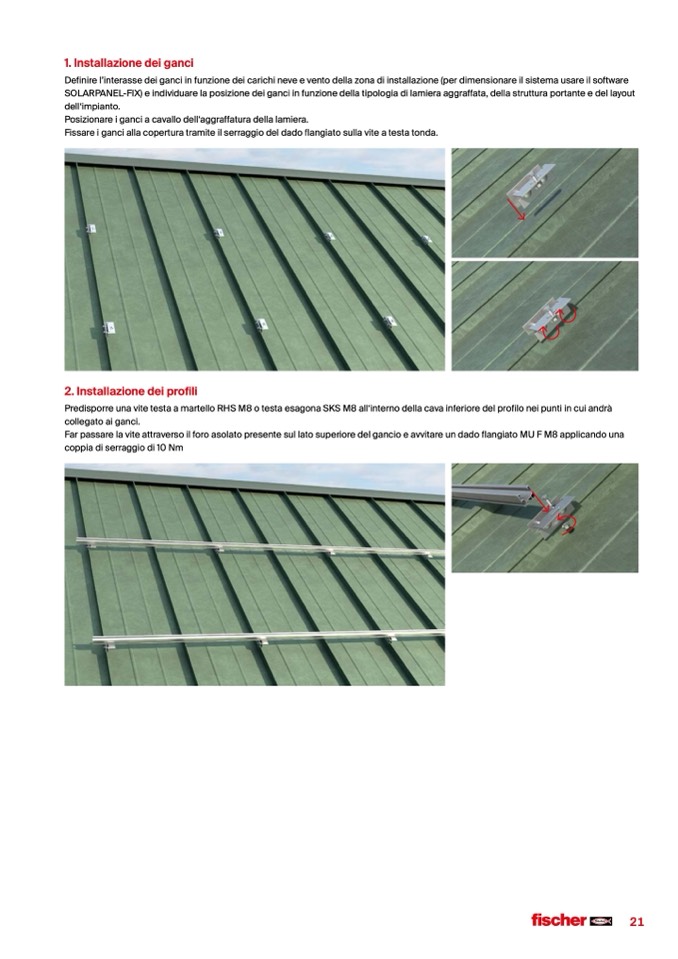

1. Installazione dei ganci

Definire l’interasse dei ganci in funzione dei carichi neve e vento della zona di installazione (per dimensionare il sistema usare il software

SOLARPANEL-FIX) e individuare la posizione dei ganci in funzione della tipologia di lamiera aggraffata, della struttura portante e del layout

dell‘impianto.

Posizionare i ganci a cavallo dell‘aggraffatura della lamiera.

Fissare i ganci alla copertura tramite il serraggio del dado flangiato sulla vite a testa tonda.

2. Installazione dei profili

Predisporre una vite testa a martello RHS M8 o testa esagona SKS M8 all‘interno della cava inferiore del profilo nei punti in cui andrà

collegato ai ganci.

Far passare la vite attraverso il foro asolato presente sul lato superiore del gancio e avvitare un dado flangiato MU F M8 applicando una

coppia di serraggio di 10 Nm

21
