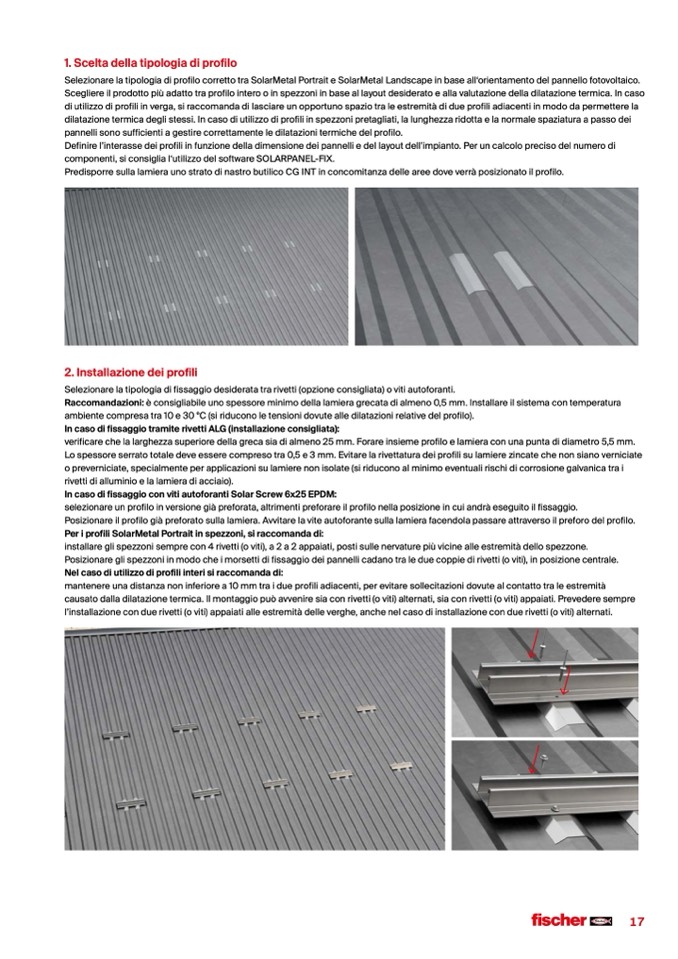

1. Scelta della tipologia di profilo
Selezionare la tipologia di profilo corretto tra SolarMetal Portrait e SolarMetal Landscape in base all‘orientamento del pannello fotovoltaico.
Scegliere il prodotto più adatto tra profilo intero o in spezzoni in base al layout desiderato e alla valutazione della dilatazione termica. In caso
di utilizzo di profili in verga, si raccomanda di lasciare un opportuno spazio tra le estremità di due profili adiacenti in modo da permettere la
dilatazione termica degli stessi. In caso di utilizzo di profili in spezzoni pretagliati, la lunghezza ridotta e la normale spaziatura a passo dei
pannelli sono sufficienti a gestire correttamente le dilatazioni termiche del profilo.
Definire l’interasse dei profili in funzione della dimensione dei pannelli e del layout dell’impianto. Per un calcolo preciso del numero di
componenti, si consiglia l‘utilizzo del software SOLARPANEL-FIX.
Predisporre sulla lamiera uno strato di nastro butilico CG INT in concomitanza delle aree dove verrà posizionato il profilo.
2. Installazione dei profili
Selezionare la tipologia di fissaggio desiderata tra rivetti (opzione consigliata) o viti autoforanti.
Raccomandazioni: è consigliabile uno spessore minimo della lamiera grecata di almeno 0,5 mm. Installare il sistema con temperatura
ambiente compresa tra 10 e 30 °C (si riducono le tensioni dovute alle dilatazioni relative del profilo).
In caso di fissaggio tramite rivetti ALG (installazione consigliata):
verificare che la larghezza superiore della greca sia di almeno 25 mm. Forare insieme profilo e lamiera con una punta di diametro 5,5 mm.
Lo spessore serrato totale deve essere compreso tra 0,5 e 3 mm. Evitare la rivettatura dei profili su lamiere zincate che non siano verniciate
o preverniciate, specialmente per applicazioni su lamiere non isolate (si riducono al minimo eventuali rischi di corrosione galvanica tra i
rivetti di alluminio e la lamiera di acciaio).
In caso di fissaggio con viti autoforanti Solar Screw 6x25 EPDM:
selezionare un profilo in versione già preforata, altrimenti preforare il profilo nella posizione in cui andrà eseguito il fissaggio.
Posizionare il profilo già preforato sulla lamiera. Avvitare la vite autoforante sulla lamiera facendola passare attraverso il preforo del profilo.
Per i profili SolarMetal Portrait in spezzoni, si raccomanda di:
installare gli spezzoni sempre con 4 rivetti (o viti), a 2 a 2 appaiati, posti sulle nervature più vicine alle estremità dello spezzone.
Posizionare gli spezzoni in modo che i morsetti di fissaggio dei pannelli cadano tra le due coppie di rivetti (o viti), in posizione centrale.
Nel caso di utilizzo di profili interi si raccomanda di:
mantenere una distanza non inferiore a 10 mm tra i due profili adiacenti, per evitare sollecitazioni dovute al contatto tra le estremità
causato dalla dilatazione termica. Il montaggio pu
ò avvenire sia con rivetti (o viti) alternati, sia con rivetti (o viti) appaiati. Prevedere sempre
l’installazione con due rivetti (o viti) appaiati alle estremità delle verghe, anche nel caso di installazione con due rivetti (o viti) alternati.
