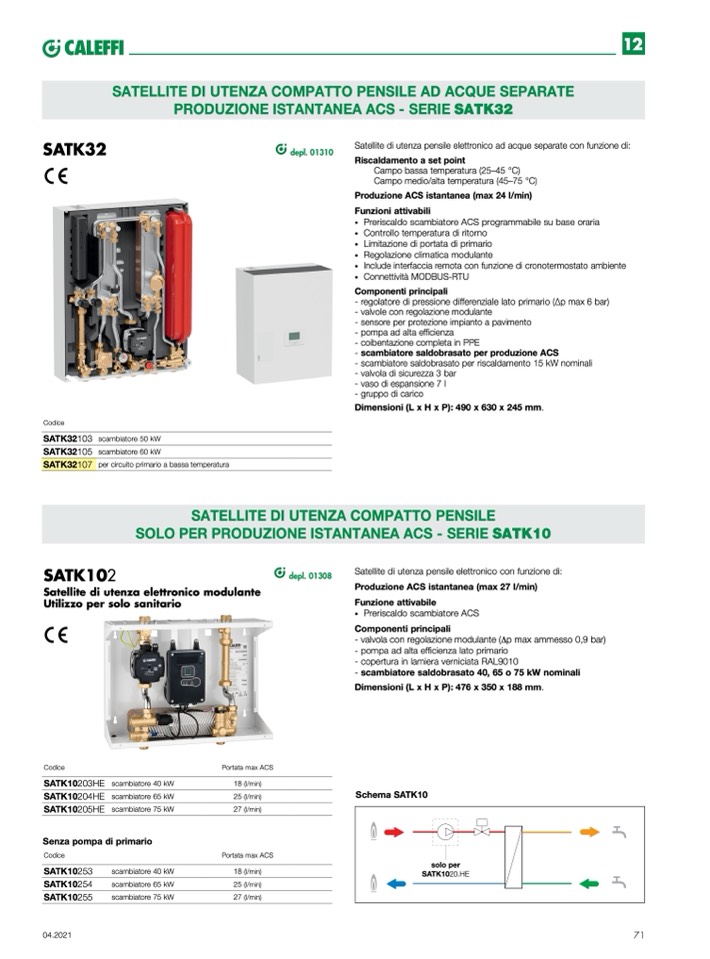

12

SATK32

depl. 01310

Satellite di utenza pensile elettronico ad acque separate con funzione di:

Riscaldamento a set point

Campo bassa temperatura (25–45 °C)

Campo medio/alta temperatura (45–75 °C)

Produzione ACS istantanea (max 24 l/min)

Funzioni attivabili

•

Preriscaldo scambiatore ACS programmabile su base oraria

•

Controllo temperatura di ritorno

•

Limitazione di portata di primario

•

Regolazione climatica modulante

•

Include interfaccia remota con funzione di cronotermostato ambiente

•

Connettività MODBUS-RTU

Componenti principali

- regolatore di pressione differenziale lato primario (Δp max 6 bar)

- valvole con regolazione modulante

- sensore per protezione impianto a pavimento

- pompa ad alta efficienza

- coibentazione completa in PPE

- scambiatore saldobrasato per produzione ACS

- scambiatore saldobrasato per riscaldamento 15 kW nominali

- valvola di sicurezza 3 bar

- vaso di espansione 7 l

- gruppo di carico

Dimensioni (L x H x P): 490 x 630 x 245 mm.

SATELLITE DI UTENZA COMPATTO PENSILE AD ACQUE SEPARATE

PRODUZIONE ISTANTANEA ACS - SERIE SATK32

Codice

SATK32103 scambiatore 50 kW

SATK32105 scambiatore 60 kW

SATK32107 per circuito primario a bassa temperatura

SATK102

Satellite di utenza elettronico modulante

depl. 01308

Satellite di utenza pensile elettronico con funzione di:

Produzione ACS istantanea (max 27 l/min)

Funzione attivabile

•

Preriscaldo scambiatore ACS

Componenti principali

- valvola con regolazione modulante (Δp max ammesso 0,9 bar)

- pompa ad alta efficienza lato primario

- copertura in lamiera verniciata RAL9010

- scambiatore saldobrasato 40, 65 o 75 kW nominali

Dimensioni (L x H x P): 476 x 350 x 188 mm.

SATELLITE DI UTENZA COMPATTO PENSILE

SOLO PER PRODUZIONE ISTANTANEA ACS - SERIE SATK10

Utilizzo per solo sanitario

Codice

SATK10203HE

SATK10204HE

SATK10205HE

scambiatore 40 kW

scambiatore 65 kW

scambiatore 75 kW

Portata max ACS

18 (l/min)

25 (l/min)

27 (l/min)

Portata max ACS

18 (l/min)

25 (l/min)

27 (l/min)

Schema SATK10

solo per

SATK1020.HE

Senza pompa di primario

Codice

SATK10253

SATK10254

SATK10255

scambiatore 40 kW

scambiatore 65 kW

scambiatore 75 kW

04.2021

71
