SATK201
depl. 01209
Satellite per riscaldamento in BASSA temperatura
SATK221
depl. 01309
Satellite per riscaldamento in BASSA temperatura
Satellite di utenza pensile elettronico con funzione di:
Riscaldamento in bassa temperatura (25–45 °C).
Produzione ACS istantanea (max 18 l/min).
Funzioni attivabili
•
Preriscaldo scambiatore ACS
•
Asciugatura massetto
Componenti principali
- valvole con regolazione modulante (Δp max ammesso 0,9 bar)
- sensore e valvola di sicurezza termica per protezione impianto
a pavimento
- pompa ad alta efficienza (solo per modalità riscaldamento)
- copertura in PPE
- scambiatore saldobrasato
Pmax di esercizio: 10 bar.
Alimentazione 230 V - 50 Hz.
Assorbimento elettrico massimo: 80 W.
Dimensioni (L x H x P): 450 x 550 x 265 mm.
Satellite di utenza pensile elettronico con funzione di:
Riscaldamento in bassa temperatura (25–45 °C).
Produzione ACS istantanea (max 24 l/min).
Funzioni attivabili
•
Preriscaldo scambiatore ACS programmabile su base oraria
•
Controllo temperatura di ritorno
•
Limitazione di portata di primario
•
Regolazione climatica modulante
•
Include interfaccia remota con funzione di cronotermostato ambiente
•
Connettività MODBUS-RTU
Componenti principali
- regolatore di pressione differenziale lato primario (Δp max 6 bar)
- valvole con regolazione modulante
- sensore e valvola di sicurezza termica per protezione impianto
a pavimento
- pompa ad alta efficienza (solo per modalità riscaldamento)
- coibentazione completa in PPE
- scambiatore saldobrasato
Pmax di esercizio: 10 bar.
Alimentazione 230 V - 50 Hz.
Assorbimento elettrico massimo: 80 W.
Dimensioni (L x H x P): 490 x 500 x 245 mm.
Codice
SATK20103HE
scambiatore 40 kW
12
Codice
SATK22103
SATK22105
scambiatore 50 kW
scambiatore 60 kW
Schema per SATK201/SATK221
66
04.2021

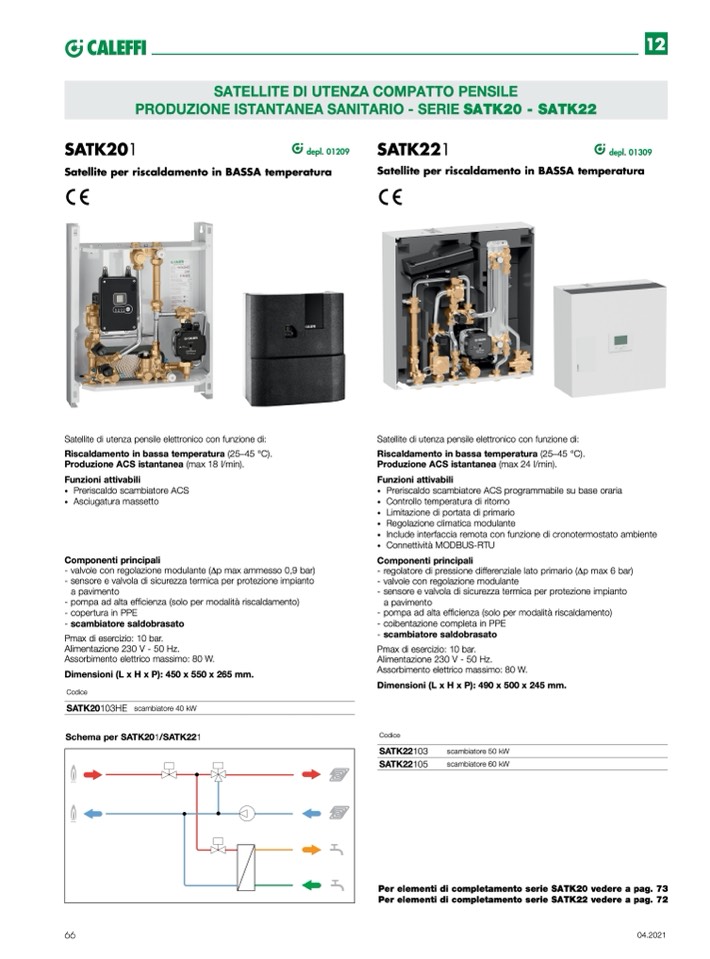

SATELLITE DI UTENZA COMPATTO PENSILE
PRODUZIONE ISTANTANEA SANITARIO - SERIE SATK20 - SATK22
Per elementi di completamento serie SATK20 vedere a pag. 73
Per elementi di completamento serie SATK22 vedere a pag. 72
