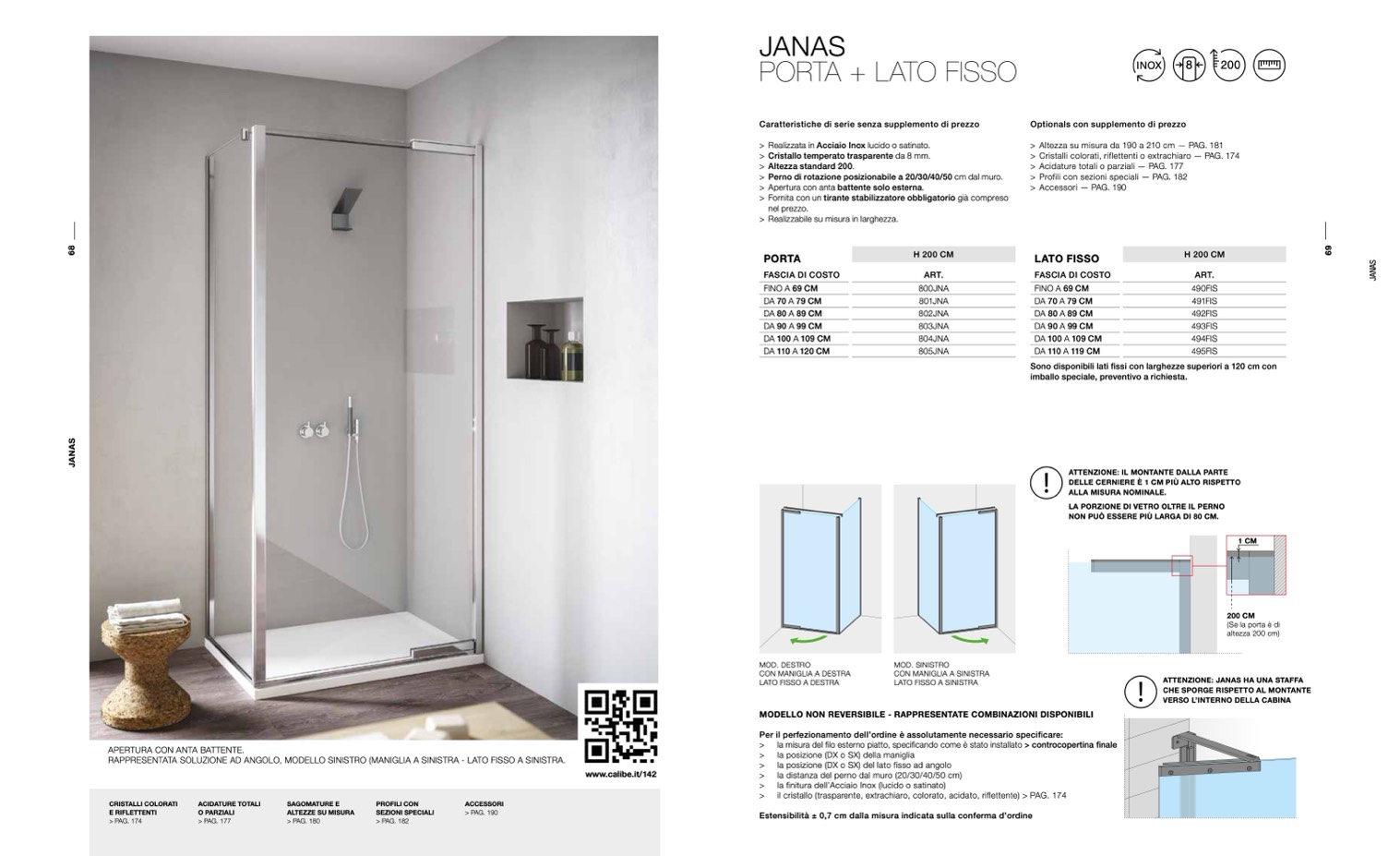

APERTURA CON ANTA BATTENTE.
RAPPRESENTATA SOLUZIONE AD ANGOLO, MODELLO SINISTRO (MANIGLIA A SINISTRA - LATO FISSO A SINISTRA.
MODELLO NON REVERSIBILE - RAPPRESENTATE COMBINAZIONI DISPONIBILI
Per il perfezionamento dell’ordine è assolutamente necessario specificare:
>
la misura del filo esterno piatto, specificando come è stato installato > controcopertina finale
> la posizione (DX o SX) della maniglia
> la posizione (DX o SX) del lato fisso ad angolo
> la distanza del perno dal muro (20/30/40/50 cm)
> la finitura dell’Acciaio Inox (lucido o satinato)
> il cristallo (trasparente, extrachiaro, colorato, acidato, riflettente) > PAG. 174
CRISTALLI COLORATI
E RIFLETTENTI
> PAG. 174
ACIDATURE TOTALI
O PARZIALI
> PAG. 177
SAGOMATURE E
ALTEZZE SU MISURA
> PAG. 180
PROFILI CON
SEZIONI SPECIALI
> PAG. 182
ACCESSORI
> PAG. 190
Estensibilità ± 0,7 cm dalla misura indicata sulla conferma d’ordine
www.calibe.it/142
JANAS
PORTA + LATO FISSO
INOX
8
200
Caratteristiche di serie senza supplemento di prezzo
> Realizzata in Acciaio Inox lucido o satinato.
> Cristallo temperato trasparente da 8 mm.
> Altezza standard 200.
> Perno di rotazione posizionabile a 20/30/40/50 cm dal muro.
> Apertura con anta battente solo esterna.
> Fornita con un tirante stabilizzatore obbligatorio già compreso
nel prezzo.
Optionals con supplemento di prezzo
> Altezza su misura da 190 a 210 cm — PAG. 181
> Cristalli colorati, riflettenti o extrachiaro — PAG. 174
> Acidature totali o parziali — PAG. 177
> Profili con sezioni speciali — PAG. 182
> Accessori — PAG. 190
> Realizzabile su misura in larghezza.
PORTA
FASCIA DI COSTO
FINO A 69 CM
DA 70 A 79 CM
DA 80 A 89 CM
DA 90 A 99 CM
DA 100 A 109 CM
DA 110 A 120 CM
H 200 CM
ART.
800JNA
801JNA
802JNA
803JNA
804JNA
805JNA
LATO FISSO
FASCIA DI COSTO
FINO A 69 CM
DA 70 A 79 CM
DA 80 A 89 CM
DA 90 A 99 CM
DA 100 A 109 CM
DA 110 A 119 CM
H 200 CM
ART.
490FIS
491FIS
492FIS
493FIS
494FIS
495FIS
J
A
N
A
S
6
8
J
A
N
A
S
6
9
MOD. DESTRO
CON MANIGLIA A DESTRA
LATO FISSO A DESTRA
MOD. SINISTRO
CON MANIGLIA A SINISTRA
LATO FISSO A SINISTRA
Sono disponibili lati fissi con larghezze superiori a 120 cm con
imballo speciale, preventivo a richiesta.
ATTENZIONE: IL MONTANTE DALLA PARTE
DELLE CERNIERE È 1 CM PIÙ ALTO RISPETTO
ALLA MISURA NOMINALE.
LA PORZIONE DI VETRO OLTRE IL PERNO
NON PUÒ ESSERE PIÙ LARGA DI 80 CM.
1 CM
200 CM
(Se la porta è di
altezza 200 cm)
ATTENZIONE: JANAS HA UNA STAFFA
CHE SPORGE RISPETTO AL MONTANTE
VERSO L’INTERNO DELLA CABINA
